Caricare i rotoli nel supporto per rotolo

Per la stampa su carta in rotolo, fissare la carta in rotolo al Supporto per rotolo.

La carta in rotolo è disponibile in due tipologie: con tubo da 2" e con tubo da 3". Se si utilizza carta in rotolo con tubo da 3", fissare l'Attacco per rotolo da 3" al Supporto per rotolo e al blocco supporto.

Attenzione

  • Appoggiare il rotolo su un tavolo o su un'altra superficie piana in modo che non rotoli o cada. Il rotolo è pesante, pertanto l'eventuale caduta può causare lesioni.

Importante

  • Quando si maneggia il rotolo, prestare attenzione a non imbrattare la superficie di stampa. Ciò potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.

  • Tagliare il bordo della carta in rotolo se è disuniforme, è sporco o presenta residui di nastro adesivo. In caso contrario, può causare problemi di alimentazione e infl uire sulla qualità di stampa. Prestare attenzione a non tagliare gli eventuali codici a barre stampati sul rotolo.

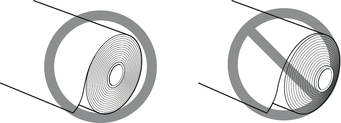

  • Allineare i bordi della carta su entrambe le estremità del rotolo. Ciò potrebbe causare problemi di alimentazione.



Nota

  1. Spingere la leva del blocco supporto (A) verso l'albero per rilasciare il blocco, quindi mantenerla nella posizione (B) e rimuovere il blocco supporto dal Supporto per rotolo.

    Importante

    • Non utilizzare il supporto per rotolo per far avanzare la carta se il distanziatore (A) è stato rimosso dalla flangia. La carta avanzerebbe in direzione obliqua.



  2. Se si utilizza carta con tubo da 3", allineare le linguette dell'Attacco per rotolo da 3" (A) con i fori del Supporto per rotolo (B) e inserirle saldamente.

  3. Con il bordo iniziale della carta in rotolo rivolto in avanti, come mostrato nella figura, inserire il Supporto per rotolo dal lato destro del rotolo. Inserirlo saldamente finché la carta in rotolo non tocca la flangia (A) del Supporto per rotolo.

    Importante

    • Durante il caricamento di un rotolo, prestare attenzione a non urtare la stampante con il rotolo . Ciò potrebbe danneggiare il Supporto per rotolo.

  4. Se si utilizza carta in rotolo con tubo da 3", fissare l'Attacco per rotolo da 3" al blocco supporto.

    Allineare le linguette (A) dell'attacco con i fori (B) del blocco supporto e inserirle saldamente.

  5. Inserire il blocco supporto nel Supporto per rotolo, procedendo da sinistra come mostrato nella figura; mantenerlo quindi nella posizione (B) e spingerlo saldamente finché la flangia del blocco supporto (A) non tocca la carta in rotolo. Sollevare la leva del blocco supporto (C) dall'albero per bloccarla.
