Замена ножа для обрезки

Совместимые ножи для обрезки

Подробную информацию о совместимых ножах для обрезки см. в разделе Нож для обрезки.

Как заменить нож для обрезки

Внимание!

• Нельзя заменить нож для обрезки, если в области перемещения ножа есть бумага. Извлеките бумагу.

1. Коснитесь Обслуживание (Maintenance) на экране НАЧАЛО.

   • Сенсорный экран

   Откроется экран Обслуживание (Maintenance).

2. Коснитесь Замена нож. механизма обрезки (Replace cutter blade unit).

   Откроется сообщение с подтверждением.

3. Коснитесь Да (Yes).

   Каретка переместится, а после ее остановки на сенсорном экране появятся инструкции по замене ножа для обрезки.

   Примечание.

   • Если вы не предпримете никаких действий в течение 2 минут, замена ножа для обрезки будет отменена. В этом случае необходимо повторить процедуру замены с начала.

4. Откройте верхнюю крышку.



5. Если нож для обрезки загрязнен, воспользуйтесь для его очистки тщательно выжатой влажной тканью.

   Внимание!

   • Не используйте для чистки бумажные салфетки, грубую ткань, бумажные полотенца и подобные материалы, чтобы не поцарапать поверхность.

   • Не прикасайтесь к линейной шкале (A), валу каретки (B) или стабилизатору чернильной трубки (C). Прикосновение к ним может привести к неисправности.



6. Раскрутите шестигранный винт гаечным ключом.

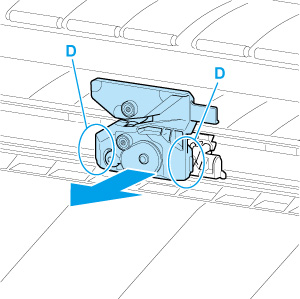

7. Извлеките нож для обрезки, удерживая D.



   Осторожно!

   • Не прикасайтесь к другим частям, кроме D. Вы можете испачкать руки или получить травму. Кроме того, это может привести к повреждению принтера.
   • Не разбирайте нож для обрезки. Касание лезвия может привести к травме.

   Примечание.

   • Утилизируйте использованный нож для обрезки в соответствии с местным законодательством.

8. Установите новый нож для обрезки, выровняв E с F и G с H.



9. Установите, выравнивая крепежную деталь, идущую в комплекте со сменным ножом для обрезки, с центром ножа для обрезки.



10. Закрутите шестигранный винт.



    Внимание!

    • Закрепив нож для обрезки, проверьте, что нож для обрезки надежно зафиксирован. Если нож для обрезки закреплен ненадежно, это может привести к повреждению принтера.

11. Удалите крепежную деталь.



    Внимание!

    • Всегда удаляйте крепежную деталь. Работа с установленной крепежной деталью может привести к повреждению принтера.

12. Закройте верхнюю крышку.

    Откроется сообщение с подтверждением.



13. Коснитесь Да (Yes).
