Substituição da Lâmina do Cortador

Compatibilidade da lâmina do cortador

Para detalhes sobre a compatibilidade da lâmina do cortador, consulte Lâmina do cortador.

Como substituir a Lâmina do cortador

Importante

• A lâmina do cortador não pode ser substituída se houver papel na área de movimento do cortador. Remova o papel.

1. Toque em Manutenção (Maintenance) na tela INÍCIO.

   • Tela sensível ao toque

   A tela Manutenção (Maintenance) é exibida.

2. Toque em Subst. un. de lâmina do cortador (Replace cutter blade unit).

   Uma mensagem de confirmação é exibida.

3. Toque em Sim (Yes).

   O carro se movimenta e depois para, e as instruções para o procedimento de substituição da lâmina do cortador são exibidas na tela sensível ao toque.

   Nota

   • Se você não fizer nada dentro de 2 minutos, a substituição da lâmina do cortador será cancelada. Nesse caso, recomece a substituição desde o início.

4. Abra a tampa superior.



5. Se a lâmina do cortador estiver suja, utilize um pano úmido completamente torcido para limpar.

   Importante

   • Não use lenços de papel, toalhas de papel, tecido áspero ou material semelhante na limpeza, para não riscar a superfície.

   • Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.



6. Gire o parafuso sextavado com uma chave sextavada até soltar.

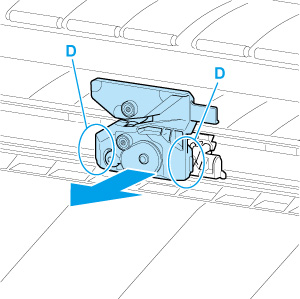

7. Remova a lâmina do cortador enquanto segura D.



   Cuidado

   • Nunca toque em nenhuma peça além de D. Isso pode manchar suas mãos ou causar ferimentos. Também pode danificar a impressora.
   • Não desmonte a lâmina do cortador. Tocar na lâmina pode causar lesão.

   Nota

   • Descarte a lâmina do cortador usada de acordo com os regulamentos locais.

8. Instale uma nova lâmina do cortador enquanto alinha E para F e G para H.



9. Instale enquanto alinha a peça de fixação incluída com a lâmina do cortador de substituição ao centro da lâmina do cortador.



10. Gire o parafuso sextavado até ficar seguramente fixado.



    Importante

    • Assim que a lâmina do cortador estiver presa, verifique se a lâmina do cortador não sai. Se a lâmina do cortador sair, poderá danificar a impressora.

11. Remova a peça de fixação.



    Importante

    • Sempre remova a peça de fixação. A operação com essa peça instalada pode danificar a impressora.

12. Feche a tampa superior.

    Uma mensagem de confirmação será exibida.



13. Toque em Sim (Yes).
