Substituição da Cabeça de Impressão
Se a tela sensível ao toque indicar a necessidade de substituir a cabeça de impressão ou se instruído pelo seu revendedor Canon, substitua a cabeça de impressão.
Cabeças de impressão compatíveis
Para detalhes sobre cabeça de impressão compatível, consulte Cabeça de impressão.
Precauções ao manusear a cabeça de impressão
Siga as seguintes precauções ao manusear a cabeça de impressão.
Cuidado
- Por segurança, mantenha a cabeça de impressão fora do alcance de crianças.
- Se houver ingestão acidental de tinta, consulte um médico imediatamente.
- Não toque na cabeça de impressão imediatamente após a impressão. A cabeça de impressão fica extremamente quente e há risco de queimaduras.
Importante
- Pode haver tinta ao redor dos ejetores da cabeça de impressão removida. Manuseie a cabeça de impressão com cuidado durante a substituição. A tinta pode manchar as roupas.
- Abra a bolsa da cabeça de impressão somente imediatamente antes da instalação. Depois de remover a cabeça de impressão da bolsa, instale-a imediatamente. Se a cabeça de impressão for deixada como está depois que a bolsa é aberta, os ejetores poderão secar, o que pode afetar a qualidade da impressão.
Como substituir a cabeça de impressão
Cuidado
- Ao substituir a cabeça de impressão imediatamente após a impressão, aguarde alguns minutos antes de substitui-la. As partes metálicas da cabeça de impressão ficam quentes durante a impressão e haverá risco de queimadura se essas partes forem tocadas.
Importante
- Suas mãos podem ficar sujas durante a substituição da cabeça de impressão. Utilize as luvas fornecidas na caixa com a nova cabeça de impressão para substituir.
Nota
- Prepare um novo cartucho de tinta quando os níveis de tinta estiverem baixos.
- Prepare um novo cartucho de manutenção quando a capacidade restante do cartucho de manutenção estiver baixa.
-
Remova qualquer papel que tenha sido alimentado.
-
Ao usar um rolo, rebobine-o.
-
Ao usar folhas, remova a folha.
-
-
Limpe a parte interna da tampa superior.
-
Toque em Manutenção (Maintenance) na tela INÍCIO.
A tela Manutenção (Maintenance) é exibida.
-
Toque em Substituição da cabeça (Head replacement).
Uma mensagem de confirmação é exibida.
-
Toque em Sim (Yes).
A tinta começa a entrar. Ao concluir, as instruções para o procedimento de substituição da cabeça de impressão aparecem na tela sensível ao toque.
Demora entre 5 e 6 minutos para que a tinta seja drenada no sistema e para remover a tinta da cabeça de impressão.
-
Abra a tampa superior.
-

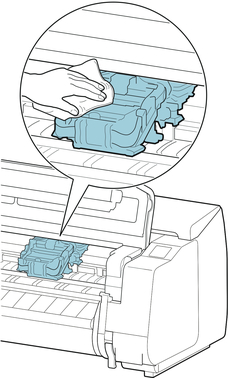

Se a tampa de fixação da cabeça de impressão e a alavanca de bloqueio da cabeça de impressão estiverem sujas, utilize um pano úmido completamente torcido para limpar.
Importante-
Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.
- Não use lenços de papel, toalhas de papel, tecido áspero ou material semelhante na limpeza, para não riscar a superfície.
-
-
Se o duto de ventilação (D) estiver sujo, utilize um pano úmido completamente torcido para limpar.
Se o Carro estiver impedindo o duto de ventilação, mova o Carro manualmente antes de limpar o duto.
-

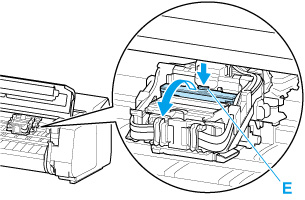

Puxe a alavanca de bloqueio da cabeça de impressão para a frente enquanto pressiona o centro (E) com a ponta do dedo.
-
Segure o cabo (F) e abra a tampa de bloqueio da cabeça de impressão.
-

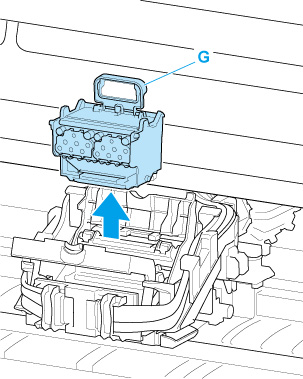

Segura os cabos (G) pela alça azul, remova a cabeça de impressão, e toque em OK
Importante- Não toque nos contatos de metal do carro. Evite que sujeira ou partículas sejam depositadas nos contatos do carro. Essas ações danificam a impressora.
Nota- Descarte a cabeça de impressão usada de acordo com os regulamentos locais.
-
Remova a cabeça de impressão que estava no estojo case da bolsa.
-
Remova a fita utilizada para segurar a cabeça de impressão.
-
Levante a cabeça de impressão pela alça azul e remova a a tampa de proteção laranja (2).
Importante- Sempre segure a cabeça de impressão pela alça azul. Nunca toque no ejetor (H) nem nos contatos metálicos (I). Isso pode danificar a cabeça de impressão e afetar a qualidade da impressão.
-
Nunca toque nos orifícios de tinta (J). Isso pode afetar a qualidade da impressão.
- A superfície interna da tampa de proteção é revestida com tinta para proteger os ejetores. Tome cuidado para não tocar nessas superfícies ao remover as tampas.
- A cabeça de impressão contém tinta para proteger os ejetores. Recomendamos remover a tampa de proteção enquanto a segura sobre a bolsa que continha a cabeça de impressão ou de outra forma mantendo-a afastada com segurança dos outros itens para evitar derramamento de tinta e manchas em roupas ou nas áreas ao redor. Se a tinta for derramada acidentalmente, remova a tinta com um pano seco.
- Se você precisar colocar uma cabeça de impressão em algum lugar temporariamente antes da instalação, não a posicione com os ejetores e os contatos metálicos voltados para baixo. Se os ejetores ou contatos metálicos estiverem danificados, isso pode afetar a qualidade de impressão.
- Não conecte a peça de proteção removida novamente. Descarte esses materiais de acordo com os regulamentos locais.
-

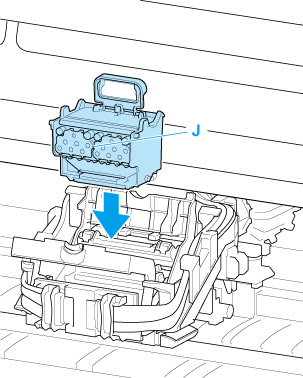

Gire os orifícios de tinta (J) em direção à parte frontal e insira a cabeça de impressão no carro.
Insira a cabeça de impressão totalmente no carro, enquanto toma cuidado para evitar que as peças protegidas pelas tampas de proteção toquem o carro.
-

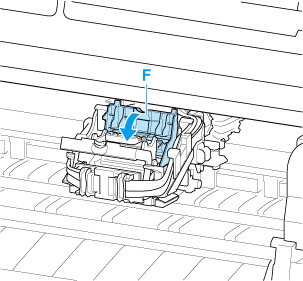

Segure a guia (F) da tampa de fixação da cabeça de impressão e abaixe-a para frente para bloquear a cabeça de impressão.
-

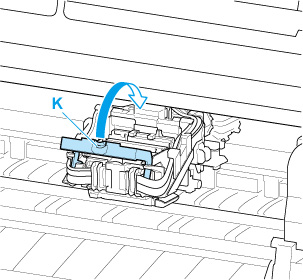

Enquanto estiver segurando a parte central (K) da alavanca de bloqueio da cabeça de impressão, abaixe-a na direção da parte traseira até que ocorrer o encaixe.
-
Feche a tampa superior.
A tinta agora enche a cabeça de impressão. Isso leva aproximadamente 17 ou 18 minutos.
Importante- Durante o enchimento da tinta, nunca remova o cartucho de tinta ou o cartucho de manutenção. Tinta pode vazar.
Nota-
O ajuste da posição da cabeça de impressão é executado quando ATIVADO (ON) é configurado para Impr. padrão após nova cabeça (Print pattern after new head).
Siga as instruções na tela sensível ao toque para carregar o papel.
