Utilizzo del raccoglitore

Modificando i quattro elementi seguenti per il raccoglitore, che fa parte del Supporto opzionale, è possibile utilizzare il raccoglitore in vari modi in base all'applicazione.

Lunghezza del braccio del raccoglitore
Inclinazione del braccio del raccoglitore
Posizione di attacco del raccoglitore
Lunghezza del raccoglitore

In questa sezione è spiegato come modificare il raccoglitore.

Per esempi specifici relativi all'uso del raccoglitore, vedere "Esempio di configurazioni raccoglitore."

Importante

Per cambiare la posizione del raccoglitore, riportare il raccoglitore a uno stato non avvolto mentre si preme il pulsante riavvolgi raccoglitore sul lato destro dell'asta del raccoglitore (lato dell'etichetta), quindi eseguire la modifica.
Se l'asta del raccoglitore (lato dell'etichetta) si è staccata dal braccio del raccoglitore, fissarla inserendo le sporgenze a entrambe le estremità dell'asta del raccoglitore (lato dell'etichetta) nei fori ovali sulla punta del braccio del raccoglitore.
Prima di spostare la stampante rimuovere il raccoglitore.
Non esercitare forza eccessiva sul raccoglitore. Diversamente si potrebbe danneggiare il raccoglitore.
Se la parte in tessuto del raccoglitore si sporca, rimuovere la sporcizia senza lavarla. Il lavaggio potrebbe incidere negativamente sulle prestazioni del raccoglitore.

Modifica della lunghezza del braccio del raccoglitore

È possibile cambiare la lunghezza del braccio del raccoglitore con due passaggi.

Per aumentarla, espandere il braccio del raccoglitore sinistro/destro nella direzione della freccia.

Per diminuirla, contrarre il braccio del raccoglitore sinistro/destro nella direzione opposta a quella della freccia.

Importante

Per allungare il braccio del raccoglitore, riportare il braccio del raccoglitore a uno stato non avvolto mentre si preme il pulsante riavvolgi raccoglitore sul bordo destro dell'asta del raccoglitore (lato dell'etichetta), quindi eseguire la modifica.

Modifica dell'inclinazione del braccio del raccoglitore

È possibile cambiare l'inclinazione del braccio del raccoglitore con tre passaggi.

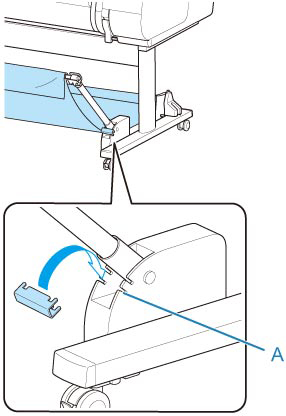

Per fissare il braccio del raccoglitore, fissare il supporto di bloccaggio del raccoglitore ai braccio del raccoglitore (A) su entrambi i lati.

I supporti per blocco raccoglitore potrebbero non essere inclusi a seconda della regione.

Importante

Per cambiare l'angolazione del braccio del raccoglitore, assicurarsi che la parte spessa del braccio del raccoglitore sia estratta il più possibile.
Per cambiare l'angolazione del braccio del raccoglitore, afferrare la parte spessa del braccio del raccoglitore sinistro/destro ed eseguire la regolazione.
Durante l'utilizzo del supporto di bloccaggio del raccoglitore, non applicare una forza eccessiva nella direzione di abbassamento del braccio del raccoglitore. Si rischia di danneggiare il raccoglitore.
Durante l'utilizzo del supporto di bloccaggio del raccoglitore, non è possibile utilizzare la posizione "Stampa su carta di grande formato o facilmente danneggiabile (posizione 3)". Per utilizzare questa posizione, staccare il supporto di bloccaggio del raccoglitore.
Durante l'utilizzo del supporto di bloccaggio del raccoglitore, non è possibile riporre il raccoglitore. Per la conservazione del raccoglitore, staccare il supporto di bloccaggio del raccoglitore.

Conservazione del raccoglitore

Modifica della posizione di attacco del raccoglitore

È possibile fissare l'asta del raccoglitore (lato del cavo) al supporto dell'asta del supporto o alla parte anteriore della stampante.

Per il fissaggio, agganciare entrambi i lati dell'asta del raccoglitore (lato del cavo) alle posizioni di attacco accoppiate mostrate nella figura.

Importante

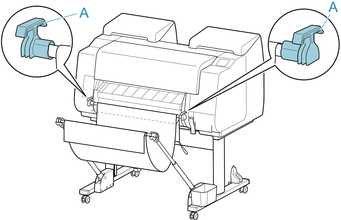

Per fissare l'asta del raccoglitore (lato del cavo) alla parte anteriore della stampante, assicurarsi che entrambe le estremità dell'asta (A) siano saldamente agganciate agli attacchi.

Modifica della lunghezza del raccoglitore

È possibile regolare la lunghezza del raccoglitore ruotando l'asta del raccoglitore (lato dell'etichetta).

Per accorciarlo, ruotare l'asta del raccoglitore (lato dell'etichetta) nella direzione della freccia per avvolgere il raccoglitore.

Per allungarlo, ruotare l'asta del raccoglitore (lato dell'etichetta) nella direzione opposta a quella della freccia mentre si preme il pulsante riavvolgi raccoglitore (A) sul lato destro dell'asta del raccoglitore (lato dell'etichetta). Il raccoglitore avvolto può essere riportato nella posizione originale.
