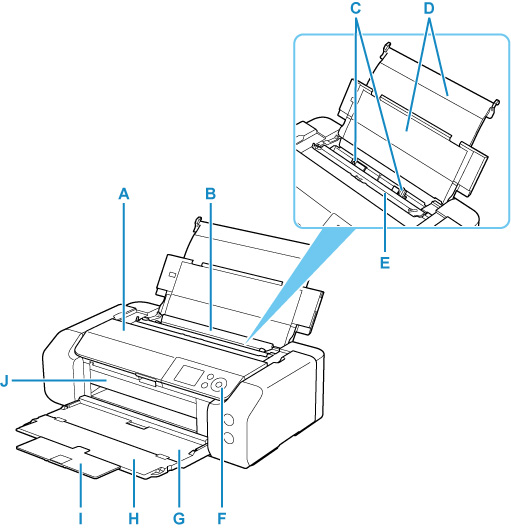

Pogled sprijeda

A: Gornji poklopac

Otvorite da biste zamijenili spremnik tinte ili da biste iz pisača izvadili zaglavljeni papir.

B: Ladica za ulag. odozgo

Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Umetanje papira u ladicu za ulag. odozgo
• Umetanje omotnica u ladicu za ulag. odozgo

C: Vodilice papira

Poravnajte s obje strane hrpe papira.

D: Oslonac papira

Otvorite za umetanje papira u ladicu za ulag. odozgo.

E: Poklopac otvora za ulaganje papira

Sprječava da predmeti upadnu u otvor za ulaganje papira.

Otvorite za povlačenje vodilica papira i zatvorite prije ispisa.

F: Radna ploča

Upotrijebite za promjenu postavki pisača ili za upravljanje njime.

• Radna ploča

G: Ladica za izlaz papira

Izbacuje se ispisani papir. Otvorite prije ispisa.

H: Produžetak ladice za izlaz papira

Otvorite za prihvaćanje izbačenog papira.

I: Oslonac za izlaz papira

Izvucite da biste podržali izbačeni papir.

J: Vodilica višenamjenske ladice

Ovdje postavite višenamjensku ladicu.

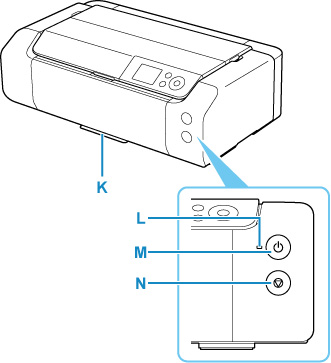

K: Odjeljak višenamjenske ladice

Višenamjenska ladica isporučena s pisačem može se ovdje pohraniti.

L: Žaruljica UKLJUČENO (ON)

Svijetli nakon treperenja ako je napajanje uključeno.

M: Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje.

• Uključivanje i isključivanje pisača

N: Gumb Zaustavi (Stop)

Odustaje od zadatka ispisa koji je u tijeku.
