Canon : imagePROGRAF El Kitapları : PRO-1100 PRO-510 : Yazıcı Kafasını Değiştirme

Uyumlu Yazıcı Kafası

Uyumlu yazıcı kafası hakkında ayrıntılı bilgi için bkz. Yazıcı Kafası.

Yazıcı Kafasını Kullanırken Alınacak Önlemler

Yazıcı kafasını kullanırken aşağıdaki önlemleri alın.

Dikkat

Güvenliğiniz için yazıcı kafasını çocukların erişemeyeceği bir yerde saklayın.
Mürekkebin yanlışlıkla yutulması halinde derhal bir doktora başvurun.
Yazdırma işleminden hemen sonra yazıcı kafasına dokunmayın. Yazıcı kafası aşırı ısınır ve yanık riski oluşturur.

Önemli

Çıkardığınız yazıcı kafasının püskürtme uçlarının çevresinde mürekkep olabilir. Değiştirme sırasında yazıcı kafasını dikkatli bir şekilde tutun. Mürekkep giysilerde leke bırakabilir.
Kurulumun hemen öncesine kadar yazıcı kafası kılıfını açmayın. Yazıcı kafasını kılıftan çıkardıktan sonra hemen takın. Kılıf açıldıktan sonra yazıcı kafası olduğu gibi bırakılırsa püskürtme uçları kuruyabilir ve bu da yazdırma kalitesini etkileyebilir.

Yazıcı Kafasını Değiştirme

Dikkat

Yazdırma işleminden hemen sonra yazıcı kafasını değiştirirken, değiştirmeden önce birkaç dakika bekleyin. Yazıcı kafasının metal kısımları yazdırma sırasında ısınır ve bu parçalara dokunmak yanık riski oluşturur.

Önemli

Yazıcı kafasını değiştirirken elleriniz kirlenebilir. Değiştirmek için yeni yazıcı kafasıyla birlikte kutuda verilen eldivenleri kullanın.

Not

Mürekkep düzeyleri düşük olduğunda yeni bir mürekkep tankı hazırlayın.
Bakım kartuşunun kalan kapasitesi düşük olduğunda yeni bir bakım kartuşu hazırlayın.

Videoyu izleyin

GİRİŞ ekranında Bakım (Maintenance) öğesini seçin.
Kafanın değiştirilmesi (Head Replacement) öğesini seçin.

Onay ekranı görünür.
Mesajı onaylayın, Başlat (Start) öğesini seçin.

Önemli
- Bakım kartuşunda yeterli alan yoksa bakım kartuşunu değiştirmeniz gerektiğini belirten bir mesaj görüntülenir. Bakım kartuşunu değiştirmek için mesajdaki talimatları izleyin. Bu mesaj görüntülenirse yenisiyle değiştirene kadar yazıcıyı kullanamazsınız.
  - Bakım Kartuşunu Değiştirme
- Mürekkep tanklarında yeterli mürekkep yoksa mürekkep tanklarını değiştirmeniz gerektiğini belirten bir mesaj görüntülenir. Mürekkep tankını değiştirmek için mesajdaki talimatları izleyin. Bu mesaj görüntülenirse yenileriyle değiştirene kadar yazıcıyı kullanamazsınız.
  - Mürekkep Kutularını Değiştirme
Bir mesaj göründüğünde üst kapağı açın.

Mürekkep çekilir. Bu işlem yaklaşık 6 - 7 dakika sürer.

Mürekkep çekildikten sonra yazıcı kafası tutucusu (A) değiştirme konumuna geçer ve LCD ekranda değiştirme talimatları görüntülenir.

Önemli
- Mürekkep çekilirken her zaman aşağıdaki önlemleri uygulayın. Aksi takdirde, mürekkep çekme işlemi kesintiye uğrayıp yeniden başlatılabilir ve bu da yazıcının daha fazla mürekkep tüketmesine neden olur.
  - Gücü kapatmak için yazıcının fişini çekmeyin.
  - Tank kapağını açmayın.
  - Bakım kapağını açmayın.
  - Yazıcıyı hareket ettirmeyin veya yukarı kaldırmayın.
- Yazıcı kafasını değiştirme işlemi bitene kadar üst kapağı kapatmayın.
Aşağıdaki şekilde okla gösterildiği gibi Kilitleme (Lock) düğmesine (B) basarken bağlantı kolunu (C) ileri doğru çekin.

Önemli
- Şeffaf filme (D) veya beyaz kayışa (E) dokunmayın. Bu parçalara kağıtla veya elle dokunarak kirletir veya çizerseniz yazıcı zarar görebilir.
Yazıcı kafası kilit kolunu (F) durana kadar tamamen açın.
Yazıcı kafasını koldan (G) tutarak çıkarın.

Önemli
- Yazıcı kafası tutucusunun metal temas noktalarına (H) asla dokunmayın. Yazıcı kafası tutucusunun metal temas noktalarına kir yapışmasına izin vermeyin. Bu durumda yazıcı zarar görebilir.
Not
- Kullanılmış yazıcı kafasını yerel düzenlemelere uygun şekilde atın.
Yeni yazıcı kafasının bulunduğu paketi açın.

Kafa muhafazasını paketinden çıkardıktan sonra bandı çıkarın.
Yazıcı kafasını koldan tutarak kaldırın ve sağ ve sol koruyucu kapakları (I) çıkarın.

Önemli
- Yazıcı kafasını her zaman koldan tutun. Püskürtme uçlarına (J) veya metal temas noktalarına (K) asla dokunmayın. Bu, yazıcı kafasına zarar verebilir ve yazdırma kalitesini etkileyebilir.
- Mürekkep besleme bölümüne (L) asla dokunmayın. Bu, yazdırma sorunlarına neden olabilir.
- Koruyucu kapağın iç yüzeyi püskürtme uçlarını korumak için mürekkeple kaplanmıştır. Koruyucu kapakları çıkarırken bu yüzeylere dokunmamaya dikkat edin.
- Yazıcı kafasında püskürtme uçlarını korumak için mürekkep bulunur. Mürekkep dökülmesini ve giysilerinizin veya çevrenizin kirlenmesini önlemek için koruyucu kapağı, yazıcı kafasının bulunduğu kafa muhafazasının üzerinde tutarak veya başka bir güvenli yerde çıkarmanızı öneririz. Mürekkep yanlışlıkla dökülürse mürekkebi kuru bir bezle silin.
- Yazıcı kafasını kurulumdan önce geçici olarak bir yere koymanız gerekirse tekrar aynı yönde kafa muhafazasına yerleştirin. Yüzü aşağı bakacak şekilde yerleştirmek püskürtme uçlarına veya metal temas noktalarına zarar vererek baskı kalitesini etkileyebilir.
- Koruyucu kapakları tekrar takmayın. Yerel düzenlemelere uygun şekilde atın.

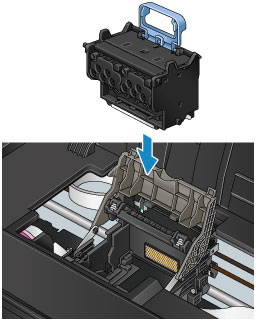

Püskürtme uçlarının, metal temas noktalarının ve mürekkep besleme bölümünün yazıcı kafası tutucusuna temas etmediğinden emin olarak yazıcı kafasını dikkatlice içeri doğru itin.
Yazıcı kafası kilit kolunu kapatın.
Bağlantı kolunu yerine oturana kadar kapatın.
Üst kapağı kapatın.

Yazıcı artık mürekkeple dolar. Bu işlem yaklaşık 16 - 17 dakika sürer.

Yazıcı dolduktan sonra onay ekranı görüntülenir.

Yazıcı kafası konumunu ayarlamak için LCD ekranda gösterilen mesajda yer alan talimatları izleyin.

Önemli
- Mürekkep doldurulurken kesinlikle mürekkep tankını veya bakım kartuşunu çıkarmayın. Mürekkep sızıntısı olabilir.
- Mürekkep doldurulurken her zaman aşağıdaki önlemleri uygulayın. Aksi takdirde, mürekkep doldurma işlemi kesintiye uğrayıp yeniden başlatılabilir ve bu da yazıcının daha fazla mürekkep tüketmesine neden olur.
  - Gücü kapatmak için yazıcının fişini çekmeyin.
  - Tank kapağını açmayın.
  - Bakım kapağını açmayın.
  - Yazıcıyı hareket ettirmeyin veya yukarı kaldırmayın.

Not

Yazıcı kafasını değiştirdikten sonra renk kalibrasyonu gerçekleştirin.
- Renk Kalibrasyonu Gerçekleştirme
