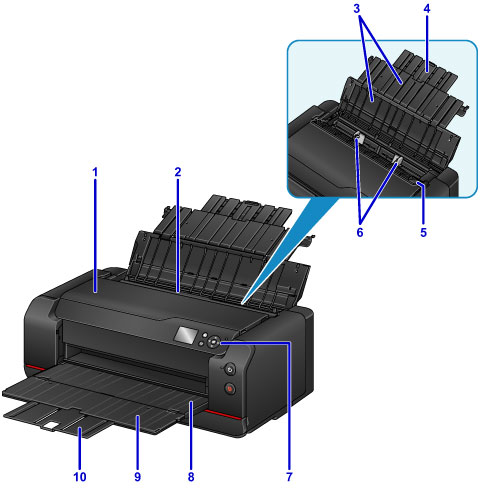

Parte frontale
- (1) coperchio superiore
- Aprire per rimuovere la carta inceppata all'interno o sostituire la testina di stampa.
- (2) alimentatore superiore
-
È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- (3) supporto per la carta
- Aprire per caricare la carta nell'alimentatore superiore.
- (4) estensione del supporto per la carta
- Aprire per caricare la carta nell'alimentatore superiore.
- (5) coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- (6) guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- (7) pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- (8) vassoio di uscita della carta
- I fogli stampati vengono espulsi. Aprirlo prima della stampa.
- (9) estensione del vassoio di uscita
- Aprire per sostenere la carta espulsa.
- (10) supporto di uscita della carta
- Estrarre per sostenere la carta espulsa.
- (11) Spia ON
- Lampeggia e si accende quando l'alimentazione è collegata.
- (12) Pulsante ON
-
Consente di accendere e spegnere la stampante.
- (13) Pulsante Stop
- Annulla un lavoro di stampa in corso.
- (14) Blocco dell'alimentazione dell'inchiostro
- Se il blocco dell'alimentazione dell'inchiostro nella parte inferiore della stampante sporge, viene visualizzato un messaggio d'errore e la stampante smette di funzionare. Installare la stampante su una superficie piana, prestando attenzione al blocco dell'alimentazione dell'inchiostro.
- (15) coperchio del serbatoio
-
Aprire quando si sostituiscono i serbatoi d'inchiostro.
