Tulostuspään asennon manuaalinen kohdistus

Huomautus

• Säädä tulostuspään asento automaattisesti ennen tulostuspään asennon säätämistä manuaalisesti. Lisätietoja tulostuspään asennon säätämisestä automaattisesti on kohdassa Tulostuspään kohdistaminen.
• Tulostuspään kohdistuksessa on suositeltavaa käyttää samantyyppistä paperia kuin tulostuksessa.

Tarvitset seuraavat asiat:

A4- tai Letter-koko: kaksi arkkia

A2- tai 43 x 56 cm (17" x 22") -koko: yksi arkki

1. Varmista, että virta on kytketty.

2. Valitse aloitusnäytössä Ylläpito (Maintenance) ja paina sitten OK-painiketta.

   • LCD ja Käyttöpaneeli

   Ylläpito (Maintenance) -näyttö tulee näkyviin.

3. Valitse Tulostuspään kohdistus (Print head alignment) ja paina sitten OK-painiketta.



   Tulostuspään kohdistus (Print head alignment) -näyttö tulee näkyviin.

4. Valitse Manuaalinen (Manual) ja paina sitten OK-painiketta.



   Vahvistusnäyttö tulee näkyviin.

5. Valitse Kyllä (Yes) ja paina sitten OK-painiketta.

   Huomautus

   • Jos automaattista tulostuspään kohdistusta ei ole suoritettu, näkyviin tulee ilmoitus. Valitse tässä tapauksessa Kyllä (Yes), paina OK-painiketta ja suorita sitten automaattinen tulostuspään kohdistus.

   Paperin asetusten näyttö tulee näkyviin.

   Määritä käytettävän paperin Sivukoko (Page size) ja Tyyppi (Type), valitse Asetukset (Settings) ja paina sitten OK-painiketta.



6. Lisää valmisteltu paperi ilmoituksessa määritettyyn paperilähteeseen.

   Jos paperilähde on käsinsyöttölokero, lisää yksi paperiarkki kerrallaan.

7. Avaa paperin luovutustaso varovasti.

   Avaa luovutustason jatke ja vedä sitten paperin luovutustuki ulos.

8. Paina OK-painiketta.

   Tulostuspään kohdistuskuvio tulostuu.

9. Kun ilmoitus "Tulostuivatkotestikuviot oikein? (Did the patterns print correctly?)" on näkyvissä, vahvista kuvion oikea tulostuminen valitsemalla Kyllä (Yes) ja paina sitten OK-painiketta.

10. Vahvista sanoma ja paina sitten OK-painiketta.

    Tulostuspään säätöarvojen näyttö tulee näkyviin.



11. Tarkastele kuviota ja valitse jokaisesta sarakkeesta sen kuvion numero, jossa on suoria viivoja.

    Paina OK-painiketta ja valitse sarake, valitse kuvion numero ja paina sitten OK-painiketta.

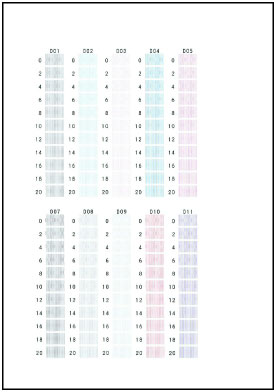

    * Alla on esimerkki ensimmäisestä kuviosta (A4-koko).



    Huomautus

    • Tarkastele kuviota ja valitse asetus, joka tuottaa vähiten vinoutuneet pystysuorat viivat.



      A: Pystysuorat viivat

      B: Vinoutuneet pystysuorat viivat

12. Toista tätä menettelyä, kunnes olet antanut kaikkiin sarakkeisiin kuvion numeron, valitse OK ja paina sitten OK-painiketta.

    Jos näytössä näkyy jokin ilmoitus, noudata ilmoituksen ohjeita.

13. Kun valmistumisviesti tulee näyttöön, paina OK-painiketta.
