استبدال رأس الطباعة

رؤوس الطباعة المتوافقة

للحصول على تفاصيل حول رؤوس الطباعة المتوافقة، راجع رأس الطباعة.

احتياطات عند التعامل مع رأس الطباعة

اتخذ الاحتياطات التالية عند التعامل مع رأس الطباعة.

تنبيه

• تحقيقًا للسلامة، حافظ على وجود رأس الطباعة بعيدًا عن متناول الأطفال.
• إذا تم ابتلاع الحبر بدون قصد، فاتصل بالطبيب على الفور.
• لا تلمس رأس الطباعة بعد الطباعة مباشرةً. حيث تصبح رأس الطباعة ساخنة جدًا، ويوجد خطر الإصابة بالحروق.

هام

• قد يكون هناك حبر حول فتحات رأس الطباعة التي تقوم بإخراجها. تعامل مع رأس الطباعة بعناية أثناء الاستبدال. حيث قد يلطخ الحبر الملابس.

• لا تفتح علبة رأس الطباعة إلا قبل التركيب مباشرةً. بعد إخراج رأس الطباعة من العلبة، قم بتركيبها على الفور. إذا تم ترك رأس الطباعة على حالها بعد فتح العلبة، فقد تجف الفتحات، الأمر الذي قد يؤثر على جودة الطباعة.



إجراء الاستبدال

عند الحاجة إلى استبدال رأس الطباعة، اتبع الإجراء التالي.

تنبيه

• عند استبدال رأس الطباعة بعد الطباعة مباشرةً، انتظر بضع دقائق قبل استبدالها. حيث تصبح الأجزاء المعدنية من رأس الطباعة ساخنة أثناء الطباعة، ويوجد خطر بوقوع الحروق جراء ملامسة هذه الأجزاء.

هام

• قد تصبح يديك متسختين أثناء استبدال رأس الطباعة. استخدم القفازات المرفقة مع رأس الطباعة الجديد في العلبة لإجراء الاستبدال.

1. تأكد من التشغيل، ثم قم بعرض الشاشة الرئيسية.

   إذا لم يتم عرض الشاشة الرئيسية، فاضغط على زر الصفحة الرئيسية (HOME).

2. حدد Maintenance من الشاشة الرئيسية، ثم اضغط على الزر موافق (OK).

   • LCD ولوحة التشغيل

   ستظهر شاشة Maintenance.

3. حدد Head replacement، ثم اضغط على الزر موافق (OK).



   ستظهر شاشة التأكيد.

4. أكِّد على الرسالة وحدد Yes، ثم اضغط على الزر موافق (OK).

   هام

   • إذا لم تتوفر مساحة كافية في خرطوشة الصيانة، فسيتم عرض رسالة تطالبك باستبدال خرطوشة الصيانة. اتبع التوجيهات الواردة في الرسالة لاستبدال خرطوشة الصيانة. إذا تم عرض هذه الرسالة، فلن تتمكن من استخدام الطابعة حتى تستبدلها بأخرى جديدة.
   • إذا لم يتوفر ما يكفي من الحبر في خزانات الحبر، فسيتم عرض رسالة تطالبك باستبدال خزانات الحبر. اتبع التوجيهات الواردة في الرسالة لاستبدال خزان الحبر. إذا تم عرض هذه الرسالة، فلن تتمكن من استخدام الطابعة حتى تستبدلها بأخرى جديدة.

5. عند ظهور رسالة، افتح الغطاء العلوي.



   يكون الحبر فائضًا عليه. يستغرق هذا الأمر 7 دقائق تقريبًا.

   بعد فيضان الحبر، يتحرك حامل رأس الطباعة (A) إلى موضع الاستبدال ويتم عرض توجيهات الاستبدال على شاشة LCD.

   هام

   • اتبع الاحتياطات التالية دائمًا عند فيضان الحبر. وإلا، فقد يتقطع الفيضان ويبدأ من جديد، مما يجعل الطابعة تستهلك المزيد من الحبر.

     • لا تفصل الطابعة لإيقاف تشغيلها.
     • لا تفتح غطاء الخزان.
     • لا تفتح غطاء الصيانة.
     • لا تحرك الطابعة أو ترفعها.
   • لا تغلق الغطاء العلوي حتى ينتهي استبدال رأس الطباعة.

6. اسحب ذراع المفصل (C) للأمام أثناء الضغط على الزر تأمين (Lock)‏ (B) على النحو المشار إليه بالسهم الوارد في الشكل أدناه.



   هام

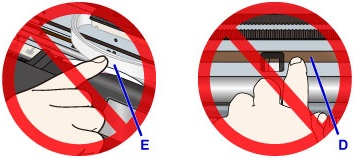

   • لا تلمس الفيلم الشفاف (D) أو السير الأبيض (E). إذا قمت بتلطيخ هذه الأجزاء أو خدشها من خلال لمسها بالورق أو بيدك، فقد يتسبب ذلك في تلف الطابعة.



7. افتح ذراع إغلاق رأس الطباعة (F) بالكامل حتى يتوقف.



8. أخرج رأس الطباعة بواسطة المقبض (G).



   هام

   • لا تعمد مطلقًا إلى لمس أطراف التوصيل المعدنية (H) التي تخص حامل رأس الطباعة. أيضًا، لا تسمح لأي أوساخ أن تعلق بأطراف التوصيل المعدنية التي تخص حامل رأس الطباعة. حيث قد يتلف ذلك الطابعة.



   ملاحظة

   • تخلص من رأس الطباعة المستخدم بما يتوافق مع اللوائح المحلية.

9. افتح العلبة التي تحتوي على رأس الطباعة الجديد.

   أخرج حاوية الرأس من العلبة وأزل الشريط اللاصق.

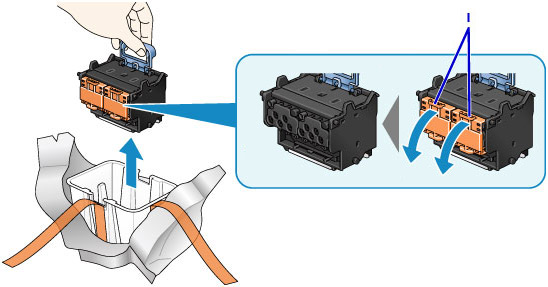

10. ارفع رأس الطباعة بواسطة المقبض وأزل الأغطية الواقية (I) اليمنى واليسرى.



    هام

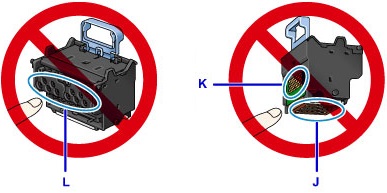

    • أمسك رأس الطباعة من المقبض دائمًا. لا تعمد مطلقًا إلى لمس الفتحات (J) أو أطراف التوصيل المعدنية (K). حيث قد يتلف ذلك رأس الطباعة ويؤثر على جودة الطباعة.

    • لا تعمد مطلقًا إلى لمس جزء الإمداد بالحبر (L). حيث قد يسبب ذلك مشاكل بالطباعة.


    • تم طلاء السطح الداخلي من الغطاء الواقي بالحبر لحماية الفتحات. توخ الحذر كي لا تلمس هذه الأسطح عند إزالة الأغطية.
    • يحتوي رأس الطباعة على حبر لحماية الفتحات. نوصي بإزالة الغطاء الواقي أثناء الإمساك به فوق حاوية الرأس التي تشتمل على رأس الطباعة أو الحفاظ على وجوده بعيدًا بشكل آمن لتجنب انسكاب الحبر وتلطيخ ملابسك أو المنطقة المحيطة. إذا انسكب الحبر بطريق الخطأ، فامسح الحبر بقطعة قماش جافة.
    • إذا كنت تحتاج إلى وضع رأس الطباعة في مكان ما بشكل مؤقت قبل التركيب، فقم بإعادتها إلى حاوية الرأس في نفس الاتجاه. حيث قد يؤدي وضعها مواجهة لأسفل إلى تلف الفتحات أو أطراف التوصيل المعدنية، مما يؤثر على جودة الطباعة.
    • لا تقم بإعادة ربط الأغطية الواقية. بل تخلص منها بما يتوافق مع اللوائح المحلية.

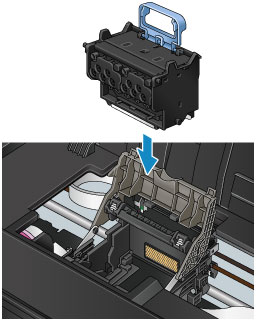

11. ادفع رأس الطباعة بعناية لتثبيته في موضعه بإحكام, مع التأكد من عدم ملامسة الفتحات وأطراف التوصيل المعدنية وجزء الإمداد بالحبر حامل رأس الطباعة.



12. أغلق ذراع إغلاق رأس الطباعة.



13. أغلق ذراع المفصل حتى تسمع صوت استقراره في مكانه.



14. أغلق الغطاء العلوي.

    أصبحت الطابعة مملوءة بالحبر الآن. يستغرق هذا الأمر 20 دقيقة تقريبًا.

    بعد ملء الطابعة، تظهر شاشة التأكيد.

    اتبع التوجيهات الواردة في الرسالة الموجودة على شاشة LCD لضبط موضع رأس الطباعة.

    هام

    • أثناء ملء الحبر، لا تقم بإخراج خزان الحبر أو خرطوشة الصيانة تحديدًا. حيث قد يتسرب الحبر.

    • اتبع الاحتياطات التالية دائمًا عند ملء الحبر. وإلا، فقد يتقطع ملء الحبر ويبدأ من جديد، مما يجعل الطابعة تستهلك المزيد من الحبر.

      • لا تفصل الطابعة لإيقاف تشغيلها.
      • لا تفتح غطاء الخزان.
      • لا تفتح غطاء الصيانة.
      • لا تحرك الطابعة أو ترفعها.

ملاحظة

• بعد استبدال رأس الطباعة، قم بتنفيذ معايرة الألوان.
