Nadzorna plošča

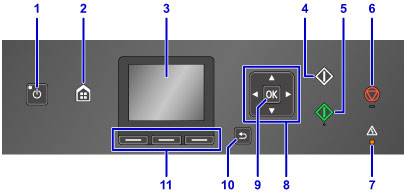

* Na spodnji sliki vse lučke na nadzorni plošči svetijo zaradi pojasnitve.

(1) Gumb VKLOP (ON)/Lučka VKLOP (POWER)

Vklopi in izklopi napravo. Ko je naprava vklopljena, najprej utripa in nato sveti. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

(2) Gumb DOMOV (HOME)

Uporablja se za prikaz zaslona DOMOV.

(3) LCD (zaslon s tekočimi kristali)
Prikaže sporočila, elemente menijev in stanje delovanja.
(4) Gumb Črno (Black)
Za zagon črno-belega kopiranja, optičnega branja itd.
(5) Gumb Barvno (Color)
Za zagon barvnega kopiranja, optičnega branja itd.
(6) Gumb Zaustavi (Stop)
Prekliče postopek, ko poteka tiskanje, kopiranje ali optično branje.
(7) Lučka Alarm
Ko pride do napake, zasveti ali utripa.
(8) Gumbi Gor, Dol, Levo in Desno

Uporablja se za izbor menija ali nastavitev elementa.

(9) Gumb OK
Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake.
(10) Gumb Nazaj (Back)
Zaslon LCD vrne na prejšnji zaslon.
(11) Gumbi Funkcija (Function)

Uporabljajo se za izbor menijev na zaslonu DOMOV ali za izbor funkcijskega menija, prikazanega na dnu zaslona LCD.
