Juhtpaneel

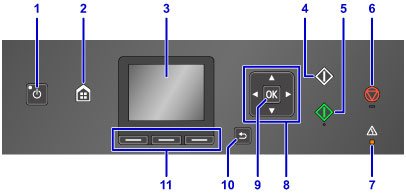

* Allpool toodud joonisel on näitlikustamise eesmärgil kuvatud kõik juhtpaneeli märgutuled valgustatuna.
- (1) Nupp Sisse (ON) / Märgutuli TOIDE (POWER)
-
Lülitab seadme toite sisse või välja. Kui toide on sisse lülitatud, siis märgutuli süttib pärast vilkumist. Enne seadme sisselülitamist veenduge, et dokumendi kaas on suletud.
- (2) Nupp AVAEKRAAN (HOME)
-
Kasutatakse avaekraani kuvamiseks.
- (3) LCD (vedelkristallekraan)
- Kuvab teateid, menüüparameetreid ja seadme tööolekut.
- (4) Nupp Must režiim (Black)
- Käivitab mustvalge kopeerimise, skannimise jne.
- (5) Nupp Värvirežiim (Color)
- Käivitab värvilise kopeerimise, skannimise jne.
- (6) Nupp Stopp (Stop)
- Katkestab käimasoleva printimise, kopeerimise või skannimise.
- (7) Märgutuli Häire (Alarm)
- Tõrke ilmnemisel märgutuli süttib või vilgub.
- (8) Nupud
,
,
ja
-
Kasutatakse menüü või sätteparameetri valimiseks.
- (9) Nupp OK
- Lõpetab menüü või sätteparameetri valimise. Seda nuppu kasutatakse ka tõrke parandamiseks.
- (10) Nupp Tagasi (Back)
- Viib LCD-ekraani tagasi eelmisele kuvale.
- (11) Nupud Funktsioon (Function)
-
Kasutatakse menüüde valimiseks avaekraanil või funktsioonimenüü valimiseks, mis on kuvatud LCD-ekraani alaosas.
