Insida

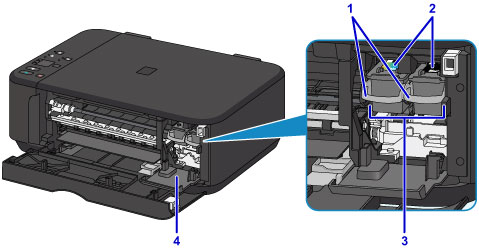

(1) låsspak för bläckkassett

Låser FINE-bläckkassetten på plats.

(2) FINE-bläckkassett (bläckkassetter)

En utbytbar bläckkassett där skrivhuvud och bläckbehållare ingår.

(3) hållare för FINE-bläckkassett

Installera FINE-bläckkassetter här.

FINE-bläckkassetten i färg ska installeras i det vänstra facket och den svarta FINE-bläckkassetten i det högra facket.

(4) huvudlock

Öppnas för att kunna byta FINE-bläckkassetten. Huvudlocket öppnas automatiskt när du öppnar utmatningsluckan.

Obs!

• Mer information om hur du byter ut en FINE-bläckkassett finns i Byta ut en FINE-bläckkassett.

Viktigt!

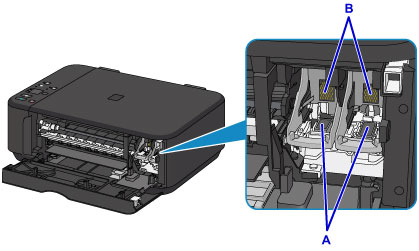

• Området runt delarna A kan vara nedstänkta med bläck. Detta påverkar inte enhetens prestanda.

• Rör inte vid delarna A eller elkontakterna B bakom dem. Om du gör det kan enheten få problem med utskriftskvaliteten.
