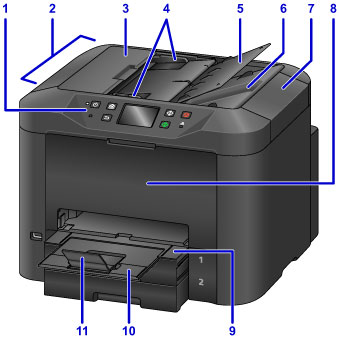

Hình chiếu phía trước

(1) bảng thao tác

Được sử dụng để điều chỉnh cài đặt hoặc thao tác máy.

(2) ADF (Bộ nạp tài liệu tự động)

Nạp tài liệu tại đây. Tài liệu nạp trong khay tài liệu được quét tự động lần lượt từng trang một.

(3) nắp bộ nạp tài liệu

Mở để lấy tài liệu bị kẹt ra.

(4) thanh dẫn tài liệu

Điều chỉnh để khớp với chiều rộng của tài liệu trong ADF.

(5) khay tài liệu

Mở để nạp các tài liệu vào ADF. Bạn có thể nạp nhiều trang có cùng kích cỡ và độ dày. Nạp tài liệu với mặt ngửa lên.

(6) khe tài liệu ra

Đẩy tài liệu đã quét trong ADF ra.

(7) nắp tài liệu

Mở để nạp bản gốc trên màn quét.

(8) nắp trước

Mở để thay bình mực hoặc gỡ kẹt giấy bên trong.

(9) khay giấy ra

Kéo ra để đỡ tài liệu đã in. Khay sẽ che phủ cát-xét khi được kéo ra. Thông thường, kéo khay ra ngoài.

(10) phần mở rộng khay giấy ra

Kéo ra để đỡ giấy được đẩy ra.

(11) giá đỡ giấy ra

Mở để đỡ giấy được đẩy ra.

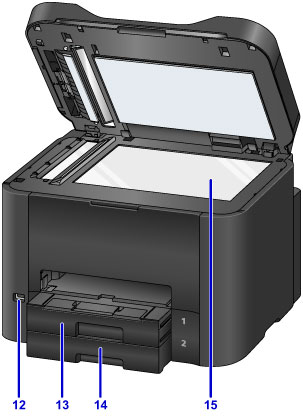

(12) cổng ổ đĩa flash USB

Lắp ổ đĩa flash USB tại đây.

Cảnh báo

Không kết nối bất kỳ thiết bị nào ngoài ổ đĩa flash USB vào cổng ổ đĩa flash USB của máy. Việc cắm thiết bị khác có thể gây cháy, điện giật hoặc hỏng máy.

Quan trọng

Không chạm vào bất kỳ bộ phận kim loại nào hở ra.
Không kết nối cáp USB dài hơn 3 mét (10 feet) vì cáp đó có thể gây ảnh hưởng đến hoạt động của các thiết bị ngoại vi khác.

(13) cát-xét 1

Giữ tất cả các giấy có kích cỡ tương thích với máy, chẳng hạn như giấy thường, giấy ảnh và phong bì.

(14) cát-xét 2

Giữ giấy thường cỡ A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap và Legal (India).

(15) màn quét

Nạp bản gốc tại đây.
