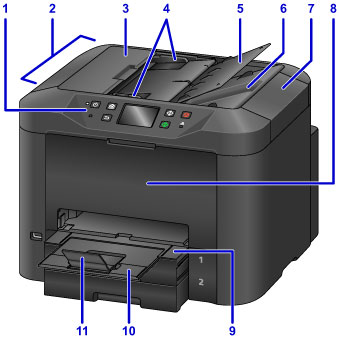

Framsida

(1) manöverpanel

Används för att justera inställningar eller styra enheten.

(2) ADF (automatisk dokumentmatare)

Placera dokument här. Dokument som placeras i dokumentfacket skannas automatiskt, en sida i taget.

(3) dokumentmatarens lock

Öppna luckan för att ta bort papper som har fastnat.

(4) dokumentledare

Justera så att den motsvarar bredden på dokumenten i ADF.

(5) dokumentfack

Öppna för att placera dokument i ADF. Du kan lägga i flera sidor med samma storlek och tjocklek. Placera dokument med trycket uppåt.

(6) dokumentutmatningsfack

Matar ut dokument som skannats i ADF.

(7) dokumentlucka

Öppnas när originaldokument ska läggas på glasskivan.

(8) främre lucka

Öppna här för att byta bläckbehållare eller för att ta bort papper som har fastnat på insidan.

(9) utmatningsfack

Dra ut för att stödja utskrivna dokument. Facket täcker kassetten när det dras ut. Låt vanligtvis facket vara ute.

(10) utmatningsfackets förlängningsdel

Dra ut för att ge stöd åt det utmatade papperet.

(11) pappersutmatningsstöd

Öppna det för att stödja papper som matas ut.

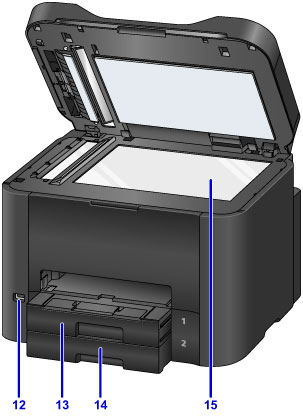

(12) USB-flashenhetsport

Sätt i USB-flashenheten här.

Varning

Anslut ingen annan utrustning än USB-flashenheter till skrivarens USB-flashenhetsport. Detta kan medföra brand, elektriska stötar eller skador på enheten.

Viktigt!

Rör inte några frilagda metalldelar.
Anslut inte USB-kablar som är längre än 3 meter (10 fot) och kan påverka annan kringutrustning.

(13) kassett 1

Rymmer alla pappersstorlekar som är kompatibla med enheten, så som vanligt papper, fotopapper och kuvert.

(14) kassett 2

Rymmer vanligt papper av storlekarna A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Folio och Legal (Indien).

(15) glasskiva

Placera original här.
