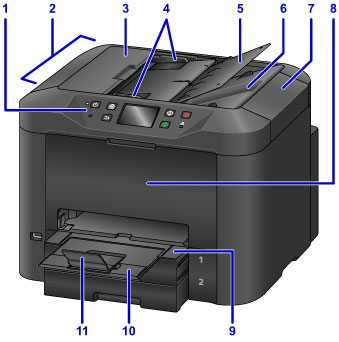

Vooraanzicht
- (1) bedieningspaneel
-
Wordt gebruikt om de instellingen aan te passen of het apparaat te bedienen.
- (2) ADF (automatische documentinvoer)
-
Plaats hier documenten. Documenten die in de documentlade worden geplaatst, worden automatisch pagina na pagina gescand.
- (3) klep van documentinvoer
- Openen om vastgelopen documenten te verwijderen.
- (4) documentgeleiders
- Aanpassen, zodat de breedte van documenten overeenkomt met die in de ADF.
- (5) documentlade
- Openen om documenten in de ADF te plaatsen. U kunt meerdere pagina's met hetzelfde formaat en dezelfde dikte plaatsen. Plaats de documenten met de afdrukzijde omhoog.
- (6) documentuitvoersleuf
- Voert documenten uit die in de ADF zijn gescand.
- (7) documentklep
- Openen om originelen op de glasplaat te plaatsen.
- (8) voorklep
- Openen om inkttanks te vervangen of vastgelopen papier te verwijderen.
- (9) papieruitvoerlade
- Naar buiten trekken om afgedrukte documenten op te vangen. De lade bedekt de cassette als die is uitgetrokken. Laat de lade er normaal gesproken uit.
- (10) verlengstuk van uitvoerlade
- Trek dit onderdeel naar buiten om het uitgevoerde papier op te vangen.
- (11) papieruitvoersteun
- Open het verlengstuk ter ondersteuning van uitgeworpen papier.

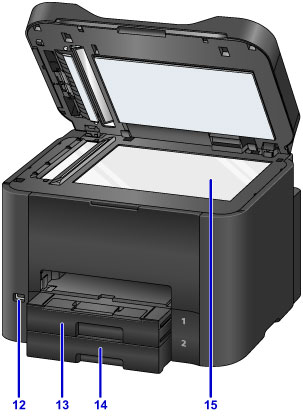

- (12) USB-flashstation
-
Plaats de USB-flashstations hier.
Waarschuwing- Sluit geen andere apparaten dan USB-flashstations aan op de poort voor USB-flashstations van het apparaat. Doet u dat wel, dan kan dit brand, elektrische schokken of schade aan het apparaat veroorzaken.
Belangrijk- Raak onbedekte metalen onderdelen niet aan.
- Gebruik geen USB-kabels die langer zijn dan 3 meter (10 feet) die de werking van andere randapparaten kunnen verstoren.
- (13) cassette 1
-
Geschikt voor alle papierformaten die compatibel zijn met het apparaat, zoals normaal papier, fotopapier en enveloppen.
- (14) cassette 2
-
Geschikt voor normaal papier van het formaat A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap en Legal (India).
- (15) glasplaat
- Plaats hier originelen.
