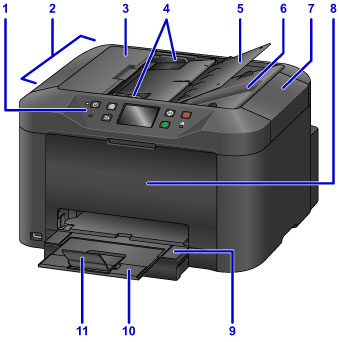

Vedere din faţă

(1) panoul de operare

Se utilizează pentru a regla setările sau pentru a opera aparatul.

(2) ADF (alimentator automat de documente)

Încărcaţi documente aici. Documentele încărcate în tava pentru documente sunt scanate automat, câte o pagină odată.

(3) capacul alimentatorului de documente

Deschideţi pentru a îndepărta documentele blocate.

(4) ghidaje pentru documente

Reglaţi pentru a se potrivi cu lăţimea documentelor din ADF.

(5) tavă pentru documente

Deschideţi pentru a încărca documente în ADF. Puteţi încărca mai multe pagini cu aceeaşi dimensiune şi grosime. Încărcaţi documentele cu faţa în sus.

(6) fantă de ieşire a documentelor

Evacuează documentele scanate din ADF.

(7) capacul pentru documente

Deschideţi pentru a încărca originale pe geamul plat.

(8) capac frontal

Deschideţi pentru a înlocui rezervoarele de cerneală sau pentru a elimina blocajele de hârtie interne.

(9) tava de ieşire a hârtiei

Trageţi-o în afară pentru a susţine documentele imprimate. Când este extinsă, tava acoperă caseta. În mod normal, lăsaţi tava în afară.

(10) extensia tăvii de ieşire

Trageţi-o în afară pentru a susţine hârtia evacuată.

(11) suport de ieşire a hârtiei

Deschideţi pentru a accepta hârtia evacuată.

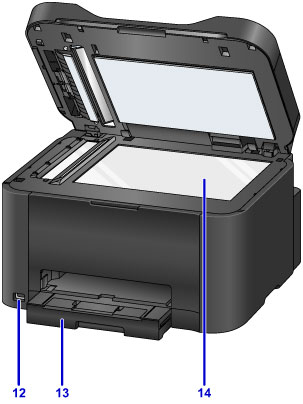

(12) port de unitate flash USB

Introduceţi unităţile flash USB aici.

Avertisment

Nu conectaţi niciun alt echipament în afară de unităţile flash USB la portul de unitate flash USB al aparatului. Această acţiune ar putea provoca incendii, şocuri electrice sau deteriorări ale aparatului.

Important

Nu atingeţi nicio componentă metalică expusă.
Nu conectaţi cabluri USB mai lungi de 3 metri (10 picioare), deoarece pot afecta funcţionarea altor periferice.

(13) casetă

Încărcaţi hârtia aici. Încărcaţi o stivă de hârtie de aceeaşi dimensiune şi de acelaşi tip, din care se va prelua automat câte o coală.

(14) geamul plat

Încărcaţi originalele aici.
