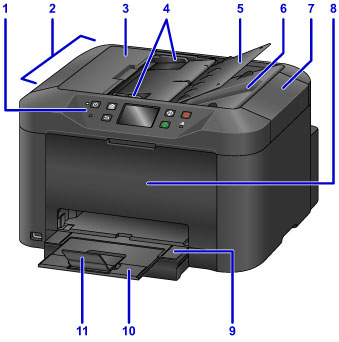

Skats no priekšpuses

(1) darbības panelis

Izmantojiet, lai mainītu iestatījumus vai lietotu ierīci.

(2) ADF (Automātiskās dokumentu padeves ierīce)

Ievietojiet dokumentus šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.

(3) dokumentu padeves ierīces vāks

Atveriet, lai izņemtu iestrēgušus dokumentus.

(4) dokumentu vadotnes

Pielāgojiet atbilstoši ADF ierīcē ievietoto dokumentu platumam.

(5) dokumentu turētājs

Atveriet, lai ievietotu dokumentus ADF ierīcē. Varat ievietot vairākas vienāda izmēra un biezuma lapas. Ievietojiet dokumentus ar virspusi uz augšu.

(6) dokumentu izvades slots

Izstumj ADF ierīcē skenētos dokumentus.

(7) dokumenta vāks

Atveriet, lai uz planšetes stikla novietotu oriģinālos dokumentus.

(8) priekšējais vāks

Atveriet, lai nomainītu tintes tvertnes vai izņemtu iestrēgušu papīru.

(9) papīra izvades uztvērējs

Izvelciet, lai atbalstītu apdrukājamos dokumentus. Kad paliktnis ir izvilkts, tas nosedz kaseti. Parasti paliktnis nav jāievieto.

(10) izvades uztvērēja pagarinājums

Izvelciet to ārā, lai atbalstītu izstumto papīru.

(11) papīra izvades atbalsts

Atveriet, lai atbalstītu izstumto papīru.

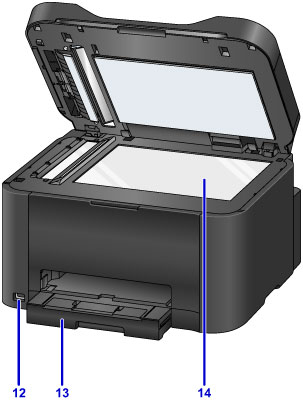

(12) USB zibatmiņas diska ports

Pievienojiet USB zibatmiņas diskus šeit.

Brīdinājums

Nepievienojiet ierīces USB zibatmiņas diska portam nekādas ierīces, izņemot USB zibatmiņas diskus. Citu ierīču pievienošana var izraisīt ugunsgrēku, elektriskās strāvas triecienu vai ierīces bojājumu.

Svarīgi!

Neaiztieciet atklātas metāla daļas.
Nepievienojiet USB vadus, kas ir garāki par 3 metrus (10 pēdas), citādi var tikt traucēta perifērijas ierīču darbība.

(13) kasete

Ievietojiet papīru šeit. Ievietojiet tāda paša izmēra un veida papīra kaudzīti, kas tiks automātiski padots pa vienai loksnei.

(14) planšetes stikls

Ievietojiet oriģinālus šeit.
