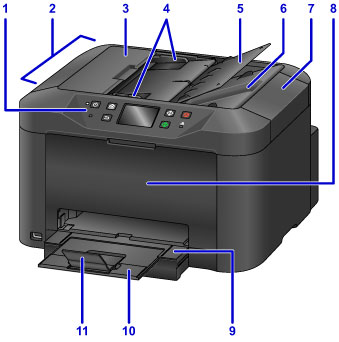

Vaizdas iš priekio
- (1) valdymo skydelis
-
Naudojama norint keisti parametrus arba valdyti įrenginį.
- (2) ADT (automatinis dokumentų tiektuvas)
-
Čia įdėkite dokumentus. Į dokumentų dėklą įdėti dokumentai automatiškai nuskaitomi tiekiant puslapius po vieną.
- (3) dokumentų tiektuvo dangtis
- Atidarykite norėdami ištraukti užstrigusius dokumentus.
- (4) dokumentų kreipikliai
- Sureguliuokite taip, kad tiktų ADT įdėtų dokumentų plotis.
- (5) dokumentų dėklas
- Atidarykite, norėdami įdėti dokumentus į ADT. Taip pat galite įdėti kelis to paties dydžio ir storio puslapius. Įdėkite dokumentus gerąja puse į viršų.
- (6) dokumentų išvesties anga
- Išstumia dokumentus, nuskaitytus ADT.
- (7) dokumentų dangtis
- Atidarykite norėdami padėti originalius dokumentus ant ekspozicinio stiklo.
- (8) priekinis dangtis
- Atidarykite norėdami pakeisti rašalo talpyklas arba pašalinti viduje užstrigusį popierių.
- (9) popieriaus išvesties dėklas
- Ištraukite, kad būtų prilaikomi išspausdinti dokumentai. Ištrauktas dėklas uždengia kasetę. Paprastai dėklas laikomas ištrauktas.
- (10) išvesties dėklo ilgintuvas
- Ištraukite, kad būtų prilaikomas išstumiamas popierius.
- (11) popieriaus išvesties atrama
- Atidarius prilaikomas išstumtas popierius.

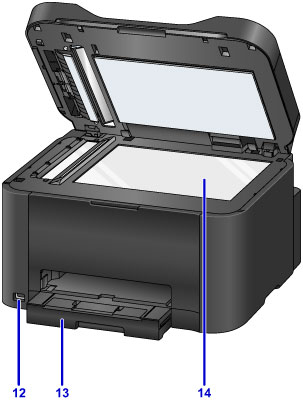

- (12) USB atmintinės prievadas
-
Prijunkite USB atmintines čia.
Įspėjimas- Prie įrenginio USB atmintinės prievado galima jungti tik USB atmintines. Kitaip galite sukelti gaisrą, patirti elektros smūgį arba sugadinti įrenginį.
Svarbu- Nelieskite neuždengtų metalinių dalių.
- Junkite ne ilgesniu kaip 3 metrai (10 pėdų) USB kabeliu, nes kitaip gali sutrikti kitų išorinių įtaisų veikimas.
- (13) kasetė
-
Įdėkite popieriaus čia. Įdėkite to paties dydžio ir rūšies popieriaus šūsnį, iš kurios spausdintuvas automatiškai paims po vieną lapą.
- (14) ekspozicinis stiklas
- Čia įdėkite originalius dokumentus.
