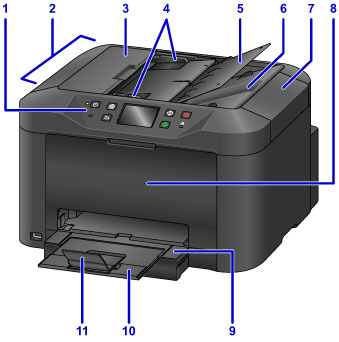

Elölnézet
- (1) kezelőpanel
-
A beállítások módosítására, illetve a készülék kezelésére használható.
- (2) ADF (automatikus lapadagoló)
-
Itt helyezhet be dokumentumokat. A papíradagoló tálcába helyezett dokumentumokat a készülék automatikusan, laponként olvassa be.
- (3) lapadagoló fedele
- Felnyitása után ki lehet venni az elakadt dokumentumokat.
- (4) lapvezetők
- Az ADF-be helyezett dokumentumok szélességéhez kell állítani.
- (5) papíradagoló tálca
- A dokumentumok ADF-be való helyezésénél fel kell nyitni. Egyszerre több azonos méretű és vastagságú lap tölthető be. Töltse be a dokumentumokat nyomtatott oldalukkal felfelé.
- (6) papírkimeneti nyílás
- Itt jönnek ki az ADF-ben beolvasott dokumentumok.
- (7) dokumentumfedél
- Nyissa fel az eredeti dokumentumok üveglapra helyezéséhez.
- (8) előlap
- Nyissa fel a tintatartályok cseréjéhez, illetve a belül elakadt papír eltávolításához.
- (9) papírgyűjtő tálca
- Húzza ki a nyomtatott dokumentumok megtartásához. Ha ki van húzva, a tálca lefedi a kazettát. Normál esetben hagyja kihúzva a tálcát.
- (10) papírgyűjtő tálca hosszabbítója
- Húzza ki a kiadott papír megtartásához.
- (11) papírkimeneti támasz
- Nyissa ki a kiadott papír megtámasztásához.

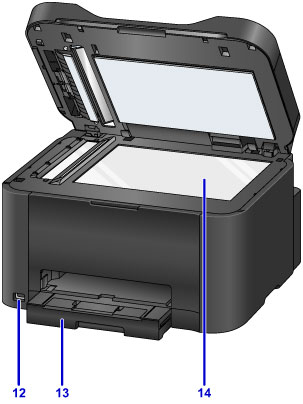

- (12) USB flash meghajtó portja
-
Ide kell bedugni az USB flash meghajtót.
Vigyázat- A készülék USB flash meghajtó portjához kizárólag USB flash meghajtót csatlakoztasson. Ha ezt nem tartja be, az tüzet, áramütést vagy a készülék károsodását okozhatja.
Fontos- Ne érintse meg a látható fém alkatrészeket!
- Ne csatlakoztasson 3 méternél (10 lábnál) hosszabb USB-kábelt, mivel ez befolyásolhatja más külső eszközök működését.
- (13) kazetta
-
Ide töltsön be papírt. Töltsön be egy megegyező méretű és típusú papírlapokból álló köteget, ezeket a készülék automatikusan egyesével tölti be.
- (14) üveglap
- Ide kell betölteni az eredeti dokumentumokat.
