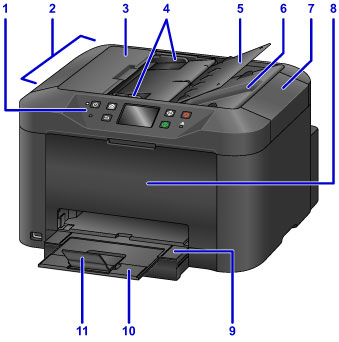

Näkymä edestä
- (1) käyttöpaneeli
-
Laitteen asetusten säätöön ja laitteen käyttämiseen.
- (2) ADF (automaattinen asiakirjansyöttölaite)
-
Aseta asiakirjat tähän. Asiakirjalokeroon asetetut asiakirjat skannataan automaattisesti sivu kerrallaan.
- (3) syöttölaitteen kansi
- Avaa, kun poistat juuttuneita asiakirjoja.
- (4) asiakirjaohjaimet
- Säädä ADF:ssä olevien asiakirjojen leveyden mukaan.
- (5) asiakirjalokero
- Avaa asiakirjalokero, kun haluat asettaa asiakirjat ADF:ään. Voit ladata useita sivuja, joiden koko ja paksuus on sama. Aseta asiakirjat kuvapuoli ylöspäin.
- (6) asiakirjan luovutustaso
- Poistaa ADF:ssä skannatut asiakirjat.
- (7) asiakirjakansi
- Aseta alkuperäiset asiakirjat tasolle avaamalla asiakirjakansi.
- (8) etukansi
- Avaa tämä, kun vaihdat mustesäiliöitä tai irrotat sisään juuttunutta paperia.
- (9) paperin luovutustaso
- Avaa jatke tulostettujen asiakirjojen tueksi. Lokero peittää kasetin, kun se avataan. Lokero voi normaalisti olla auki.
- (10) luovutustason jatke
- Avaa jatke tulostetun paperin tueksi.
- (11) paperin luovutustuki
- Avaa tulostetun paperin tueksi.

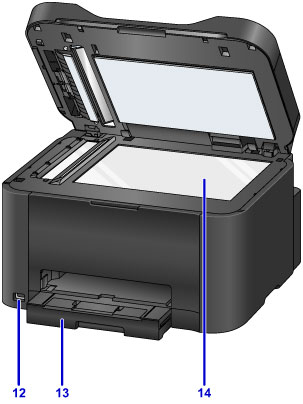

- (12) USB-muistiportti
-
Aseta USB-muisti tähän.
Varoitus- Kytke laitteen USB-muistiporttiin vain USB-muisteja. Älä kytke muita laitteita. Muiden laitteiden kytkeminen voi aiheuttaa tulipalon tai sähköiskun tai vioittaa laitetta.
Tärkeää- Älä kosketa mitään metalliosia.
- Älä kytke laitteeseen yli 3 metriä (10 jalkaa) pitkää USB-kaapelia. Muussa tapauksessa muiden lisälaitteiden toiminta saattaa häiriintyä.
- (13) kasetti
-
Lisää paperi tähän. Laitteeseen voidaan lisätä nipun arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.
- (14) taso
- Aseta alkuperäiset asiakirjat tähän.
