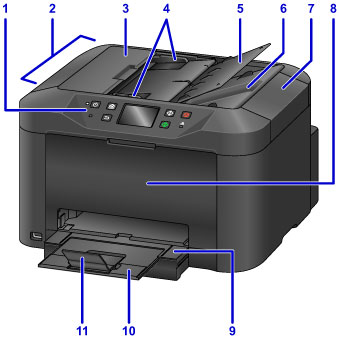

Eestvaade

(1) juhtpaneel

Kasutatakse seadme määrangute muutmiseks või sellega töötamiseks.

• Juhtpaneel

(2) ADF (automaatne dokumendisöötur)

Laadige dokumendid siia. Dokumendialusele laaditud dokumendid skannitakse automaatselt lehthaaval.

• Dokumentide laadimine ADF-i (automaatsesse dokumendisööturisse)

(3) dokumendisööturi kaas

Avage paberiummistuse tekitanud dokumentide eemaldamiseks.

(4) dokumendijuhikud

Kohandage seda ADF-is olevate dokumentide laiusega sobitamiseks.

(5) dokumendialus

Avage dokumentide ADF-i laadimiseks. Võimalik on laadida mitu sama suuruse ja paksusega lehte. Laadige dokumendid, nii et esikülg jääb üles.

(6) dokumendi väljastusava

Väljastab ADF-is skannitud dokumendid.

(7) dokumendi kaas

Avage originaalide laadimiseks kopeerimisalusele.

(8) esikaas

Avage tindimahutite asendamiseks või sisemiste paberiummistuste eemaldamiseks.

(9) paberi väljastusalus

Tõmmake see prinditud dokumentide toetamiseks välja. Pikendatud alus katab kasseti. Jätke alus tavaolukorras välja.

(10) väljastusaluse pikendus

Tõmmake see väljastatud paberi toetamiseks välja.

(11) paberi väljastuse tugi

Avage see väljastatud paberi toetamiseks.

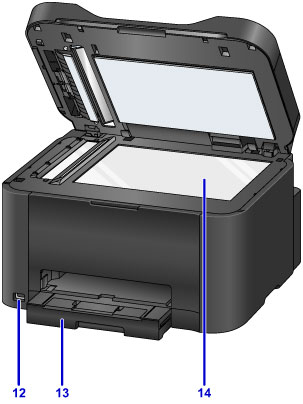

(12) USB-välkmälu port

Sisestage siia USB-välkmälu.

 Hoiatus!

• Ärge ühendage seadme USB-välkmälu porti muid seadmeid peale USB-välkmälu. Vastasel juhul võib tekkida tuleoht, elektrilöögi oht või seadme kahjustus.

Tähtis!

• Ärge puudutage ühtki nähtavat metallosa.
• Ärge kasutage ühendamiseks USB-kaablit, mis on pikem kui 3 meetrit (10 jalga), kuna see võib mõjutada muude väliste seadmete talitlust.

(13) kassett

Laadige siia paberit. Laadige pakk sama suurusega ja sama tüüpi paberilehti, mida söödetakse automaatselt ükshaaval.

• Paberiallikad

(14) kopeerimisalus

Laadige originaalid siia.
