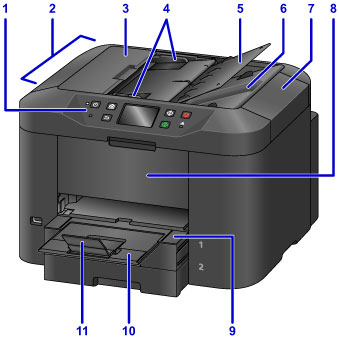

Önden Görünüm
- (1) işletim paneli
-
Ayarları yapmak veya makineyi çalıştırmak için kullanılır.
- (2) ADF (Otomatik Belge Besleyici)
-
Belgeleri buraya yükleyin. Belge tepsisine yüklenen belgeler, otomatik olarak teker teker taranır.
- (3) belge besleyici kapağı
- Sıkışan belgeleri temizlemek için açın.
- (4) belge kılavuzları
- ADF'deki belgelerin genişliğine uygun olarak ayarlayın.
- (5) belge tepsisi
- ADF'ye belge yüklemek için açın. Boyutu ve kalınlığı aynı olan birden çok sayıda sayfa yükleyebilirsiniz. Belgeleri yüzü yukarı bakacak şekilde yükleyin.
- (6) belge çıkış yuvası
- ADF'de taranan belgeleri çıkarır.
- (7) belge kapağı
- Orijinalleri plaka camına yüklemek için açın.
- (8) ön kapak
- Mürekkep kutularını değiştirmek veya içerideki kağıt sıkışmalarını temizlemek için açın.
- (9) kağıt çıkış tepsisi
- Yazdırılan belgeleri desteklemek için çekin. Tepsi genişletildiğinde kaseti kaplar. Normalde, tepsiyi dışarıda bırakın.
- (10) çıkış tepsisi uzantısı
- Çıkan kağıdı desteklemek için çekin.
- (11) kağıt çıkış desteği
- Çıkan kağıdı desteklemek için açın.

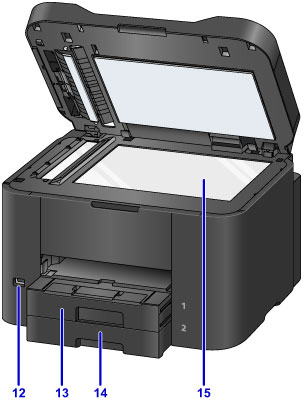

- (12) USB flash disk bağlantı noktası
- USB Flash diskleri buraya takın.
-
Uyarı- Makinenin USB flash disk bağlantı noktasına USB flash disk dışında bir donanım takmayın. Bu durum makinede yangın, elektrik şoku ve hasar meydana gelmesine neden olabilir.
Önemli- Açıktaki metal parçalara dokunmayın.
- Çevredeki diğer aygıtların çalışmasını etkileyebileceğinden, 3 metreden (10 feet) uzun USB kablolar bağlamayın.
- (13) kaset 1
-
Makineyle uyumlu, her boyuttaki düz kağıt, fotoğraf kağıdı ve zarf gibi kağıtları tutar.
- (14) kaset 2
-
A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap ve Legal (India) boyutlu düz kağıdı tutar.
- (15) plaka camı
- Orijinalleri buraya yükleyin.
