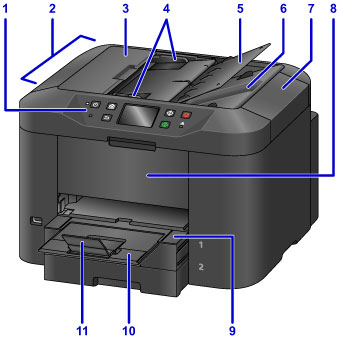

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča prilagajanje nastavitev ali upravljanje naprave.
- (2) ADF (samodejni podajalnik dokumentov)
-
Naložite dokumente sem. Dokumente, ki jih naložite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- (3) pokrov podajalnika dokumentov
- Odprite ga, če želite odstraniti zagozdene dokumente.
- (4) vodila dokumenta
- Nastavite tako, da se bo širina ujemala z dokumenti v podajalniku ADF.
- (5) pladenj dokumenta
- Odprite, da naložite dokumente v podajalnik ADF. Naložite lahko več listov enake velikosti in debeline. Naložite dokumente tako, da je lice obrnjeno navzgor.
- (6) odlagalna reža dokumentov
- Izvrže optično prebrane dokumente v podajalniku ADF.
- (7) pokrov za dokumente
- Odprite, da naložite izvirnike na stekleno ploščo.
- (8) sprednji pokrov
- Odprite, da zamenjate črnilne vložke ali odstranite papir, zagozden v notranjosti.
- (9) izhodni pladenj za papir
- Izvlecite ga za podporo natisnjenim dokumentom. Ko je pladenj podaljšan, pokriva kaseto. V običajnih primerih naj bo pladenj podaljšan.
- (10) podaljšek izhodnega pladnja
- Izvlecite ga za podporo izvrženemu papirju.
- (11) opora izhodnega papirja
- Odprite za podporo izvrženega papirja.

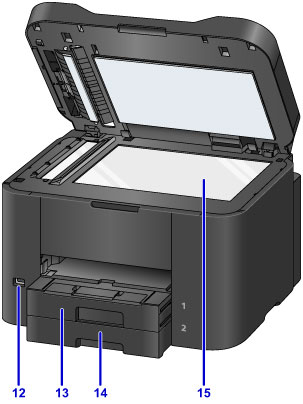

- (12) vrata za pogon USB
- Vstavite pogone USB tukaj.
-
Opozorilo- V vrata za pogon USB na napravi lahko priključite samo pogone USB. Sicer lahko povzročite požar, električni udar ali poškodujete napravo.
Pomembno- Ne dotikajte se izpostavljenih kovinskih delov.
- Ne priključujte kablov USB, ki so daljši od 3 metrov (10 čevljev), ker to lahko vpliva na delovanje drugih zunanjih naprav.
- (13) kaseta 1
-
Naložite lahko vse velikosti papirja, ki so združljive z napravo, npr. navaden papir, fotografski papir in ovojnice.
- (14) kaseta 2
-
Naložite lahko navaden papir velikosti A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap in Legal (Indija).
- (15) steklena plošča
- Izvirnike naložite tukaj.
