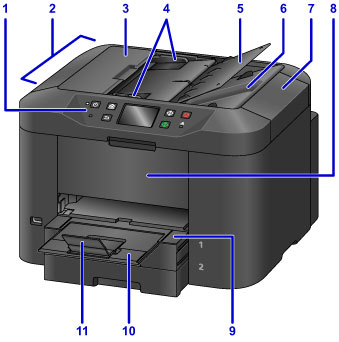

Pogled sprijeda

(1) radna ploča

Upotrebljava se za podešavanje postavki uređaja ili za njegovo upravljanje.

(2) ADF (automatsko ulaganje dokumenata)

Ovdje uložite dokumente. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedna po jedna stranica.

(3) poklopac mehanizma za ulaganje dokumenata

Otvorite za vađenje zaglavljenih dokumenata.

(4) vodilice dokumenta

Prilagodite u skladu sa širinom dokumenta u ADF-u.

(5) ladica dokumenta

Otvorite kako biste uložili dokumente u ADF. Možete uložiti više stranica iste veličine i debljine. Umetnite dokumente okrenute prema gore.

(6) otvor za izlaz dokumenta

Izbacuje dokumente skenirane u ADF.

(7) poklopac dokumenta

Otvorite kako biste uložili originale na kopirno staklo.

(8) prednji poklopac

Otvorite za zamjenu spremnika tinte ili vađenje zaglavljenog papira.

(9) ladica za izlaz papira

Izvucite da biste podržali ispisane dokumente. Kada se produži, ladica pokriva kasetu. U redovnom radu ostavite ladicu izvučenu.

(10) produžetak ladice za izlaz papira

Izvucite da biste podržali izbačeni papir.

(11) oslonac za izlaz papira

Otvorite za prihvaćanje izbačenog papira.

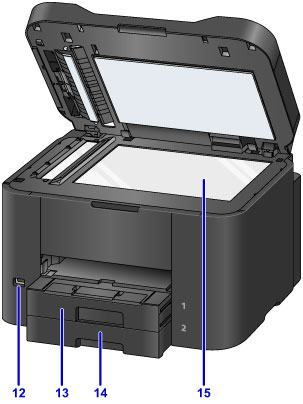

(12) priključak za USB memorijski pogon

Ovdje umetnite USB memorijske pogone.

Upozorenje

Priključujte samo USB memorijske pogone u priključak za USB memorijski pogon na uređaju. U protivnom može doći do požara, strujnog udara ili oštećenja uređaja.

Važno

Ne dodirujte izložene metalne dijelove.
Ne povezujte USB kabele dulje od 3 metara (10 stopa) jer to može utjecati na rad perifernih uređaja.

(13) kaseta 1

Prima sve veličine papira koje su kompatibilne s uređajem, primjerice običan papir, fotopapir i omotnice.

(14) kaseta 2

Prima A4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap i običan papir veličine Legal (India).

(15) kopirno staklo

Ovdje uložite izvornike.
