Вигляд спереду
- (1) панель керування
-
Використовується для налаштування параметрів або керування апаратом.
- (2) ПАПД (пристрій автоматичного подавання)
-
Завантажте документи сюди. Документи, завантажені в лоток для документів, скануються автоматично по одній сторінці.
- (3) кришка пристрою подавання документів
- Відкрийте, щоб витягти зім’яті документи.
- (4) напрямники для документів
- Відрегулюйте його, щоб він відповідав ширині документів у ПАПД.
- (5) лоток для документів
- Відкрийте, щоб завантажити документи в ПАПД. Можна завантажити кілька сторінок однакового формату та товщини. Завантажте документи лицевою стороною догори.
- (6) отвір виведення документів
- Використовується для виведення документів, відсканованих у ПАПД.
- (7) кришка для притиснення документів
- Відкрийте, щоб розмістити оригінали на склі експонування.
- (8) передня кришка
- Відкрийте, щоб замінити чорнильниці або видалити зім’ятий папір, що залишився всередині.
- (9) лоток виведення паперу
- Витягніть для підтримки роздрукованих документів. Витягнутий лоток закриває касету. Зазвичай лоток слід залишати витягнутим.
- (10) подовжувач вивідного лотка
- Витягніть для підтримки виведеного паперу.
- (11) підпора для виведеного паперу
- Відкрийте для підтримки виведеного паперу.

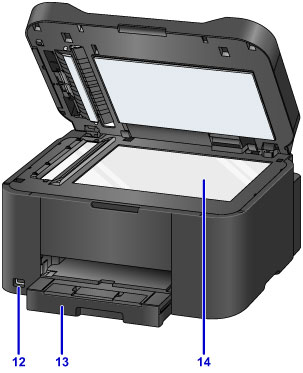

- (12) порт для USB-пристрою
- Тут потрібно підключати USB-пристрої.
-
Застереження- Не підключайте інше обладнання, окрім USB-пристроїв, до порту для USB-пристрою апарата. Це може спричинити пожежу, ураження електричним струмом або пошкодження апарата.
Важливо- Не торкайтеся відкритих металевих компонентів.
- Не підключайте до апарата USB-кабелі, довжина яких перевищує 3 метри (10 футів), оскільки це може вплинути на роботу інших периферійних пристроїв.
- (13) Касета
-
Завантажте папір сюди. Завантажте стос паперу одного формату та типу, що буде подаватися автоматично по одному аркушу.
- (14) скло експонування
- Завантажте оригінали сюди.
