Allineamento manuale della testina di stampa

Nota

• Per ulteriori informazioni sull'allineamento automatico della testina di stampa, vedere Allineamento della posizione della Testina di stampa.

Materiale necessario: due fogli di carta comune in formato A4 o Letter

1. Assicurarsi che la macchina sia accesa.

2. Selezionare Imposta-zione (Setup) nella schermata HOME e poi premere il pulsante OK.

   • LCD e pannello dei comandi

   Viene visualizzata la schermata menu impostazione.

3. Selezionare Manutenzione (Maintenance) e premere il pulsante OK.

   Viene visualizzata la schermata Manutenzione (Maintenance).

4. Selezionare Allineamento manuale testina (Manual head alignment) e premere il pulsante OK.



   Viene visualizzata una schermata di conferma.

   Nota

   • Per stampare e verificare i valori correnti di allineamento della posizione della testina, selezionare Stampa valore allineam. testina (Print the head alignment value).

5. Inserire due fogli di carta comune in formato A4 o Letter nel cassetto.

   Importante

   • La schermata per la registrazione del formato pagina e del tipo di supporto non viene visualizzata durante le operazioni disponibili nella schermata Manutenzione (Maintenance). Pertanto, la stampa viene eseguita anche se è stata caricata carta diversa da carta comune in formato A4 o Letter.

6. Estrarre l'estensione del vassoio di uscita e aprire il supporto di uscita della carta.

7. Selezionare Sì (Yes) e premere il pulsante OK.

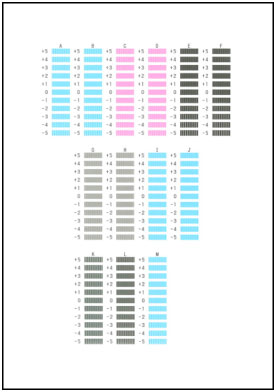

   Il motivo di allineamento della testina di stampa viene stampato.

8. Verificare che il motivo sia stato stampato correttamente e, in questo caso, selezionare Sì (Yes) quando viene visualizzato "I motivi sono stati stampati correttamente? (Did the patterns print correctly?)" e premere il pulsante OK.

   Viene visualizzata la schermata di immissione dei valori di allineamento della posizione della testina.



9. Esaminare i primi motivi. Nella colonna A, individuare il motivo in cui sono meno visibili le striature verticali e utilizzare il pulsante o per selezionare il numero del motivo.



   Nota

   • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature verticali sono meno evidenti.



     A: Striature verticali tenui

     B: Striature verticali evidenti

10. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da B a M, quindi premere il pulsante OK.

11. Controllare il messaggio e premere il pulsante OK.

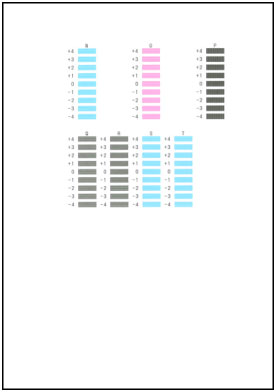

    Viene stampato il secondo gruppo di motivi.

12. Esaminare i secondi motivi. Nella colonna N, individuare il motivo in cui sono meno visibili le striature orizzontali e utilizzare il pulsante o per selezionare il numero del motivo.



    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.



      C: Striature orizzontali tenui

      D: Striature orizzontali evidenti

13. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da O a T, quindi premere il pulsante OK.

    Per la colonna P, scegliere il motivo in cui le striature verticali sono meno evidenti.

14. Quando viene visualizzato un messaggio che indica che l'allineamento della testina di stampa è stato completato, premere il pulsante OK.
