Tulostuspään asennon manuaalinen kohdistus

Huomautus

• Lisätietoja tulostuspään automaattisesta kohdistamisesta on kohdassa Tulostuspään kohdistaminen.

Sinulla täytyy olla valmiina: kaksi arkkia A4- tai Letter-kokoista tavallista paperia

1. Varmista, että laitteeseen on kytketty virta.

2. Valitse ALKU-näytössä Asennus (Setup) ja paina sitten OK-painiketta.

   • LCD ja Käyttöpaneeli

   Asetusvalikko avautuu.

3. Valitse Ylläpito (Maintenance) ja paina sitten OK-painiketta.

   Ylläpito (Maintenance)-näyttö avautuu.

4. Valitse Manuaal. tulostuspään kohdistus (Manual head alignment) ja paina sitten OK-painiketta.



   Vahvistusnäyttö tulee näkyviin.

   Huomautus

   • Voit tulostaa ja tarkistaa nykyiset tulostuspään kohdistusarvot valitsemalla Tulosta tul.pään kohdistusaset. (Print the head alignment value).

5. Aseta kasettiin kaksi arkkia A4- tai Letter-kokoista tavallista paperia.

   Tärkeää

   • Sivukoon tai tulostusmateriaalin rekisteröintinäyttö ei näy minkään Ylläpito (Maintenance)-näytön toiminnon aikana. Siitä syystä tulostus suoritetaan, vaikka tulostimessa olisi muu kuin A4- tai Letter-kokoinen tavallinen paperi.

6. Vedä ulos luovutustason jatke ja avaa paperin luovutustuki.

7. Valitse Kyllä (Yes) ja paina sitten OK-painiketta.

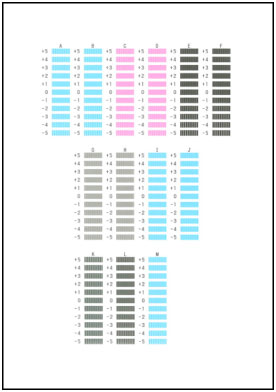

   Tulostuspään kohdistuskuvio tulostuu.

8. Kun viesti Tulostuivatko testikuviot oikein? (Did the patterns print correctly?) tulee näyttöön, varmista, että kuvio tulostui oikein, ja valitse sitten Kyllä (Yes). Paina lopuksi OK-painiketta.

   Tulostuspään kohdistusarvot tulevat näyttöön.



9. Tulkitse ensimmäiset kuviot. Katso saraketta A ja valitse sitten - tai -painikkeella sen kuvion numero, jossa on huomaamattomimmat pystyraidat.



   Huomautus

   • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat pystyraidat.



     A: Hiuksenhienot pystyraidat

     B: Selvästi erottuvat pystyraidat

10. Toista nämä vaiheet, kunnes olet syöttänyt kuvionumeron sarakkeisiin B–M, ja paina sitten OK-painiketta.

11. Tarkista sanoma ja paina sitten OK-painiketta.

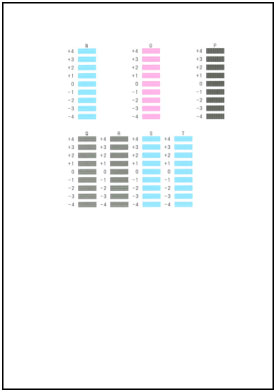

    Toinen kuvioryhmä tulostuu.

12. Tulkitse toiset kuviot. Katso saraketta N ja valitse sitten - tai -painikkeella sen kuvion numero, jossa on huomaamattomimmat vaakaraidat.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.



      C: Hiuksenhienot vaakaraidat

      D: Selvästi erottuvat vaakaraidat

13. Toista nämä vaiheet, kunnes olet syöttänyt kuvionumeron sarakkeisiin O–T, ja paina sitten OK-painiketta.

    Valitse sarakkeeseen P se kuvio, jossa on huomaamattomimmat pystyraidat.

14. Paina OK-painiketta, kun näyttöön tulee viesti, että tulostuspään kohdistus on päättynyt.
