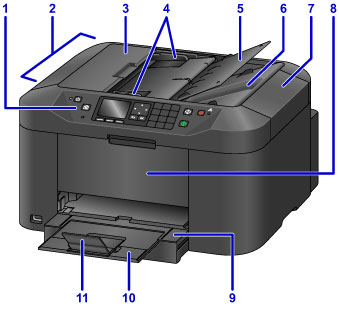

Μπροστινή όψη
- (1) πίνακας λειτουργίας
-
Χρησιμοποιείται για την προσαρμογή των ρυθμίσεων ή τη λειτουργία του μηχανήματος.
- (2) ADF (Αυτόματος τροφοδότης εγγράφων)
-
Εδώ τοποθετείται έγγραφα. Τα έγγραφα που έχουν τοποθετηθεί στη θήκη εγγράφων σαρώνονται αυτόματα, μία σελίδα τη φορά.
- (3) κάλυμμα τροφοδότη εγγράφων
- Ανοίξτε για να αφαιρέσετε τα μπλοκαρισμένα έγγραφα.
- (4) οδηγοί εγγράφων
- Προσαρμόστε ώστε να ταιριάζει με το πλάτος των εγγράφων που έχουν τοποθετηθεί στον ADF.
- (5) θήκη εγγράφων
- Ανοίξτε για να τοποθετήσετε έγγραφα στον ADF. Μπορείτε να τοποθετήσετε πολλές σελίδες του ίδιου μεγέθους και πάχους. Τοποθετήστε τα έγγραφα με την πλευρά εκτύπωσης προς τα πάνω.
- (6) υποδοχή εξόδου εγγράφου
- Βγάζει τα έγγραφα που έχετε σαρώσει μέσω του ADF.
- (7) κάλυμμα εγγράφων
- Ανοίξτε για να τοποθετήσετε πρωτότυπα στη γυάλινη επιφάνεια σάρωσης.
- (8) μπροστινό κάλυμμα
- Ανοίξτε για να αντικαταστήσετε τα δοχεία μελάνης ή να αφαιρέσετε μπλοκαρισμένο χαρτί από το εσωτερικό του μηχανήματος.
- (9) θήκη εξόδου χαρτιού
- Τραβήξτε προς τα έξω για να στηρίξετε τα εκτυπωμένα έγγραφα. Ο δίσκος καλύπτει την κασέτα όταν είναι ανοιχτός. Κανονικά, ο δίσκος μένει ανοιχτός.
- (10) προέκταση θήκης εξόδου
- Τραβήξτε την προς τα έξω για να στηρίξετε το χαρτί που εξάγεται.
- (11) υποστήριξη εξόδου χαρτιού
- Ανοίξτε για να στηρίξετε το χαρτί που έχει εξαχθεί.

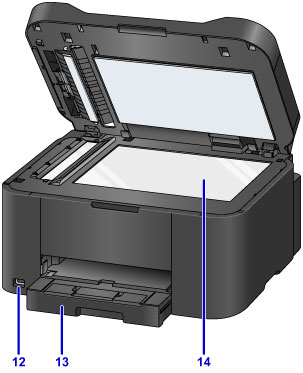

- (12) θύρα δίσκου USB
- Τοποθετήστε τους δίσκους USB εδώ.
-
Προειδοποίηση- Μην συνδέσετε καμία άλλη συσκευή εκτός από δίσκους USB στη θύρα δίσκου USB του μηχανήματος. Διαφορετικά, μπορεί να προκληθεί φωτιά, ηλεκτροπληξία ή βλάβη στο μηχάνημα.
Σημαντικό- Μην αγγίξετε εκτεθειμένα μεταλλικά στοιχεία.
- Μην συνδέσετε καλώδια USB μήκους άνω των 3 μέτρα (10 πόδια), καθώς μπορεί να επηρεάσουν τη λειτουργία άλλων περιφερειακών συσκευών.
- (13) Κασέτα
-
Τοποθετήστε χαρτί εδώ. Τοποθετήστε μια στοίβα χαρτιού ίδιου μεγέθους και τύπου, το οποίο θα τροφοδοτείται αυτόματα ανά ένα φύλλο τη φορά.
- (14) γυάλινη επιφάνεια σάρωσης
- Εδώ τοποθετείτε τα πρωτότυπα.
