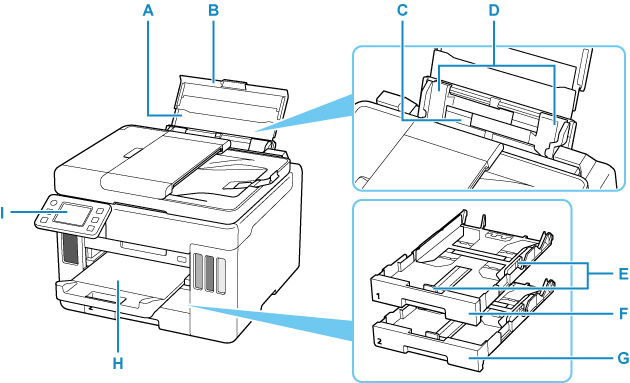

Hình chiếu phía trước

A: Giá đỡ giấy

Mở rộng để nạp giấy vào khay sau.

B: Nắp khay sau

Mở để nạp giấy vào khay sau.

C: Khay sau

Nạp giấy tại đây. Bạn có thể nạp cùng một lúc hai tờ trở lên có cùng kích cỡ và loại giấy, và nạp tự động một tờ mỗi lần.

D: Thanh dẫn giấy

Căn thẳng cả hai cạnh của chồng giấy.

E: Thanh dẫn giấy

Căn thẳng với cạnh phải/cạnh trái/mặt trước của chồng giấy.

F: Cát-xét 1

Nạp giấy thường cỡ A4, B5, A5 hoặc Letter vào cát-xét rồi đưa giấy vào máy in.

Nạp giấy vào Cát-xét

G: Cát-xét 2

Nạp giấy thường cỡ A4 hoặc Letter vào cát-xét, và lắp cát-xét vào máy in.

Nạp giấy vào Cát-xét

H: Khay giấy ra

Giấy đã in được đẩy ra. Kéo ra trước khi in.

I: Bảng thao tác

Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy.

Bảng thao tác

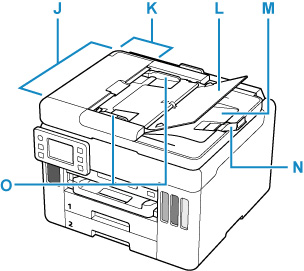

J: ADF (Bộ nạp tài liệu tự động)

Nạp tài liệu tại đây. Tài liệu nạp trong khay tài liệu được quét tự động lần lượt từng tờ.

Nạp Tài liệu vào ADF (Bộ nạp tài liệu tự động)

K: Nắp bộ nạp tài liệu

Mở khi loại bỏ tài liệu bị kẹt.

L: Khay tài liệu

Mở để nạp tài liệu vào ADF. Bạn có thể nạp hai tờ tài liệu trở lên có cùng kích cỡ và độ dày. Nạp tài liệu với mặt bạn muốn quét ngửa lên.

M: Khe tài liệu ra

Tài liệu quét từ ADF được đưa ra tại đây.

N: Chốt dừng tài liệu

Mở chốt dừng bản gốc để giữ bản gốc được xuất ra.

O: Thanh dẫn tài liệu

Điều chỉnh thanh dẫn hướng này để khớp với chiều rộng của tài liệu trong ADF.

P: Nắp tài liệu: Mở để nạp bản gốc trên màn quét.
Q: Màn quét: Nạp bản gốc tại đây.
R: Cổng ổ đĩa flash USB: Lắp ổ đĩa flash USB ở đây.
