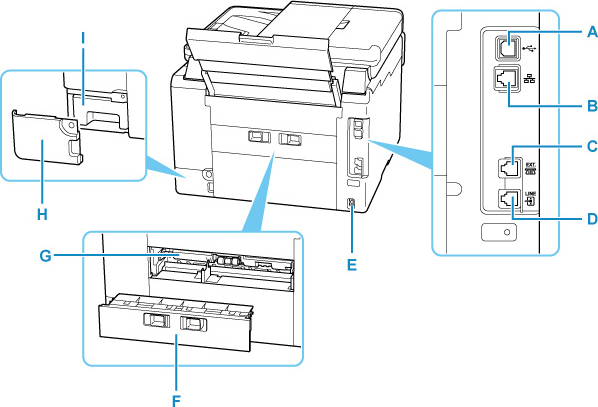

Hátulnézet

A: USB-port

Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történő összekötéséhez.

B: Vezetékes LAN csatlakozója

Csatlakoztassa ide a LAN-kábelt, amellyel a nyomtatót a helyi hálózathoz csatlakoztathatja.

C: Külső eszköz csatlakozója

Egy külső eszköz, például telefon vagy üzenetrögzítő csatlakoztatására szolgál.

D: Telefonvonal-csatlakozó

Telefonvonal csatlakoztatására szolgál.

E: Tápkábel csatlakozója

Ide csatlakoztassa a tartozék tápkábelt.

F: Hátsó fedél

Vegye le, ha elakadt papírt szeretne eltávolítani.

G: Továbbító egység fedele

Nyissa ki, ha elakadt papírt szeretne eltávolítani.

H: Karbantartási fedőlap

A karbantartási patron cseréjekor nyissa fel.

I: Karbantartási patron

Ebbe kerül a tisztításhoz felhasznált tinta.

Megjegyzés

• A karbantartási patron cseréjével kapcsolatban lásd A karbantartási patron cseréje című részt.

Fontos

• Ne érintse meg a fémborítást.

• Miközben a nyomtató a számítógép segítségével nyomtat vagy olvas be, nem szabad kihúzni vagy csatlakoztatni az USB-kábelt. Ez hibát okozhat.
