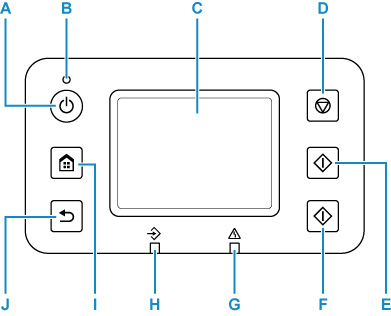

Radna ploča

A: Gumb UKLJUČENO (ON)

Uključuje ili isključuje pisač. Svijetli nakon treperenja ako je napajanje uključeno. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

• Uključivanje i isključivanje pisača

B: Žaruljica UKLJUČENO (ON)

Ostaje upaljena nakon treperenja ako je pisač uključen.

C: Dodirni zaslon

Prikazuje poruke, stavke izbornika i radni status. Vrškom prsta lagano dodirnite izbornik, gumb ili ikonu na zaslonu.

• Upotreba dodirnog zaslona

D: Gumb Zaustavi (Stop)

Otkazuje ispis, kopiranje, skeniranja ili faksiranje koji su u tijeku.

E: Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje ili faksiranje.

F: Gumb Boja (Color)

Pokreće kopiranje, skeniranje ili faksiranje u boji.

G: Žaruljica Alarm

Svijetli ili treperi u slučaju pogrešaka.

H: Žaruljica FAX memorija (FAX Memory)

Kada je uključen, pokazuje da u memoriji pisača postoje primljeni ili neposlani dokumenti.

I: Gumb POČETNA (HOME)

Upotrebljava se za prikaz zaslona POČETNA.

• Upotreba dodirnog zaslona

J: Gumb Natrag (Back)

Povratak na prethodni zaslon.
