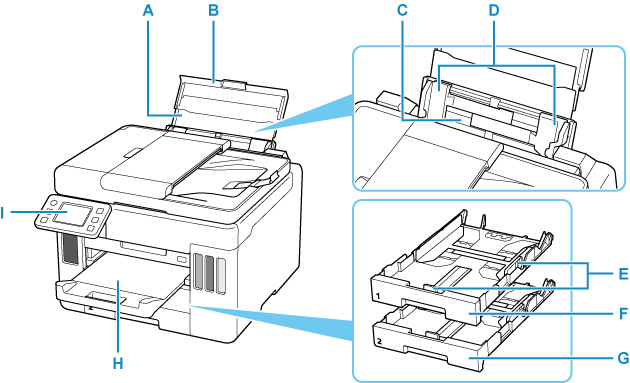

Näkymä edestä
- A: Paperituki
- Avaa kansi, kun lisäät paperia takalokeroon.
- B: Takalokeron kansi
- Avaa tämä, kun asetat paperia takalokeroon.
- C: Takalokero
-
Lisää paperi tähän. Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.
- D: Paperiohjaimet
- Työnnä ohjain paperipinon molempia reunoja vasten.
- E: Paperiohjaimet
- Työnnä ohjain paperipinon oikeaa/vasenta/etureunaa vasten.
- F: Kasetti 1
-
Aseta kasettiin A4-, B5-, A5- tai Letter-kokoista tavallista paperia ja työnnä se tulostimeen.
- G: Kasetti 2
-
Aseta kasettiin A4- tai Letter-kokoista tavallista paperia ja työnnä se tulostimeen.
- H: Paperin luovutustaso
- Tulostettavat paperit tulevat ulos tästä. Vedä luovutustaso ulos ennen tulostamista.
- I: Käyttöpaneeli
-
Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja.

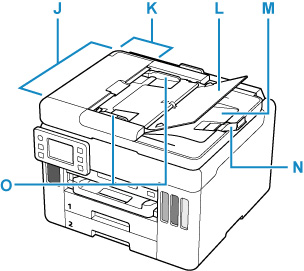

- J: ADF (automaattinen asiakirjansyöttölaite)
-
Aseta asiakirja tähän. Asiakirjalokeroon asetetut asiakirjat skannataan automaattisesti arkki kerrallaan.
- K: Syöttölaitteen kansi
- Avaa kansi, kun poistat juuttuneita asiakirjoja.
- L: Asiakirjalokero
- Avaa asiakirjalokero, kun haluat asettaa asiakirjan ADF:ään. Voit ladata useita arkkeja, joiden koko ja paksuus on sama. Aseta asiakirja lokeroon käsiteltävä puoli ylöspäin.
- M: Asiakirjan luovutustaso
- ADF:stä skannatut asiakirjat siirretään luovutustasolle.
- N: Asiakirjan pysäytin
- Tue poistettua alkuperäistä asiakirjaa avaamalla alkuperäisen asiakirjan pysäytin.
- O: Asiakirjaohjain
- Säädä tämä ohjain ADF:ssä olevan asiakirjan leveyden mukaan.
- P: Asiakirjakansi
- Aseta alkuperäinen asiakirja tasolle avaamalla asiakirjakansi.
- Q: Taso
- Aseta alkuperäinen asiakirja tähän.
- R: USB-muistiportti
- Aseta USB-muisti tähän.
