Vedere din faţă
- A: Suportul pentru hârtie
- Extindeţi pentru a încărca hârtie în tava din spate.
- B: Capacul tăvii din spate
- Deschideţi pentru a încărca hârtia în tava din spate.
- C: Tava din spate
-
Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.
- D: Ghidaje pentru hârtie
- Aliniaţi-le cu ambele laturi ale stivei de hârtie.
- E: Ghidaje pentru hârtie
- Aliniaţi-le cu laturile din dreapta/din stânga/din faţă ale stivei de hârtie.
- F: Casetă
-
Încărcați hârtie simplă de dimensiuni A4, B5, A5, Letter sau Executive în casetă și introduceți-o în imprimantă.
- G: Tavă de ieşire a hârtiei
- Hârtia imprimată este evacuată. Trageţi-o în afară înainte de imprimare.
- H: Panou de operare
-
Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta.

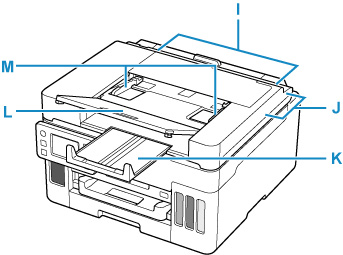

- I: ADF (alimentator automat de documente)
-
Încărcaţi un document aici. Documentele încărcate în tava pentru documente sunt scanate automat, câte o coală odată.
- J: Capacul alimentatorului de documente
- Se deschide pentru îndepărtarea documentelor blocate
- K: Tavă de ieşire a documentelor
- Documentele scanate din ADF sunt livrate aici. Trageţi-o înspre faţă înainte de a scana documentele.
- L: Tavă pentru documente
- Trageţi pentru a încărca un document în ADF. Puteţi încărca simultan două sau mai multe foi ale documentului cu aceeaşi dimensiune şi grosime. Încărcaţi documentul cu partea de scanat orientată în sus.
- M: Ghidaj pentru documente
- Reglaţi acest ghidaj pentru a se potrivi cu lăţimea documentului din ADF.

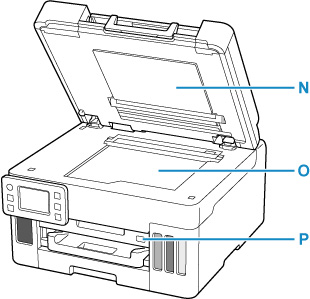

- N: Capac pentru documente
- Deschideţi pentru a încărca un document original pe geamul plat.
- O: Geam plat
- Încărcaţi documentul original aici.
- P: Portul pentru unitatea flash USB
- Introduceţi unităţile flash USB aici.
