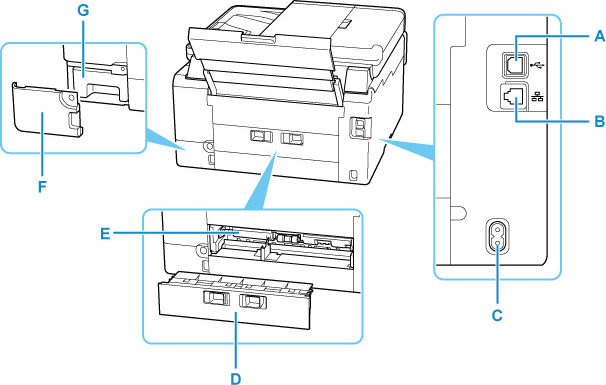

Hátulnézet

A: USB-port

Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történő összekötéséhez.

B: Vezetékes LAN csatlakozója

Csatlakoztassa ide a LAN-kábelt, amellyel a nyomtatót a helyi hálózathoz csatlakoztathatja.

C: Tápkábel csatlakozója

Ide csatlakoztassa a tartozék tápkábelt.

D: Hátsó fedél

Vegye le, ha elakadt papírt szeretne eltávolítani.

E: Továbbítóegység

Nyissa ki, ha elakadt papírt szeretne eltávolítani.

F: Karbantartási fedőlap

A karbantartási patron cseréjekor nyissa fel.

G: Karbantartási patron

Ebbe kerül a tisztításhoz felhasznált tinta.

Megjegyzés

• A karbantartási patron cseréjével kapcsolatban lásd A karbantartási patron cseréje című részt.

Fontos

• Ne érintse meg a fémborítást.

• Miközben a nyomtató a számítógép segítségével nyomtat vagy olvas be, nem szabad kihúzni vagy csatlakoztatni sem az USB-kábelt, sem a LAN-kábelt. Ez hibát okozhat.
