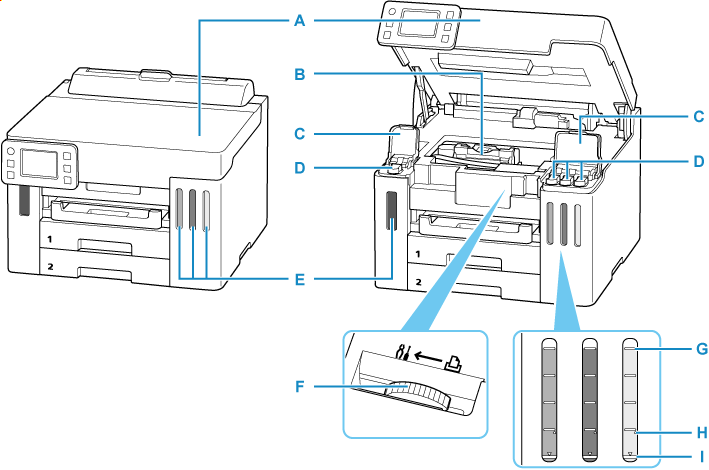

Widok od wewnątrz

A: Pokrywa górna

Otwórz, aby uzupełnić zbiorniki z atramentem i wyjąć zacięty papier.

B: Uchwyt głowicy drukującej

Głowica drukująca jest instalowana fabrycznie.

C: Pokrywy zbiorników z atramentem

Otwórz w celu napełnienia zbiorników z atramentem.

D: Nasadki zbiorników

Otwórz w celu napełnienia zbiorników z atramentem.

E: Zbiorniki z atramentem

Zbiornik z czarnym atramentem jest po lewej stronie, a zbiorniki z kolorowym atramentem (błękitny, amarantowy i żółty) są po prawej.

Jeśli poziomy dowolnych atramentów są niskie, uzupełnij odpowiednie zbiorniki.

• Uzupełnianie zbiorników z atramentem

F: Dźwignia zaworu atramentu

Działania podczas transportu drukarki.

• Naprawa drukarki

G: Górna linia limitu

Wskazuje maksymalną pojemność atramentu.

H: Jedna kropka

Wskazuje wymaganą ilość atramentu do wymiany atramentu w głowicy drukującej.

I: Dolna linia limitu

Wskazuje dolny limit ilości atramentu wystarczającej do drukowania. Uzupełnij zbiornik z atramentem, zanim poziom atramentu spadnie poniżej tej linii.
