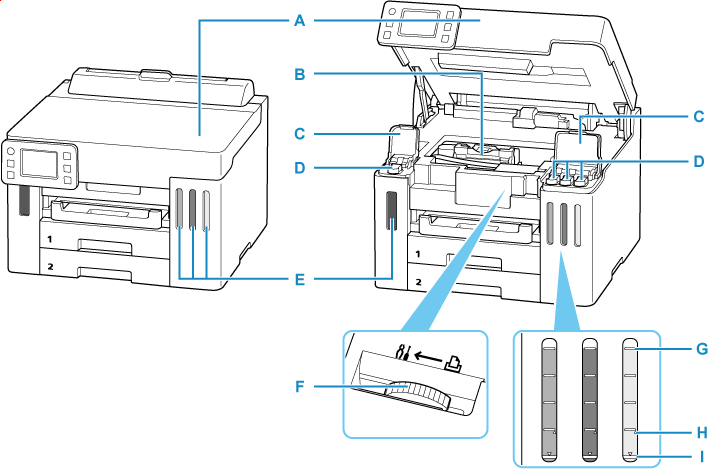

Изглед отвътре

A: Горен капак

Отворете, за да напълните повторно резервоарите за мастило и да извадите заседнала хартия.

B: Носач на печатащата глава

Печатащата глава е предварително инсталирана.

C: Капаци на резервоарите за мастило

Отворете, за да презаредите резервоарите за мастило.

D: Капачки на резервоарите

Отворете, за да презаредите резервоарите за мастило.

E: Резервоари за мастило

Резервоарът за черно мастило е отляво, а резервоарите за цветно мастило (циан, магента и жълто) са отдясно.

Ако нивото на някои от мастилата е ниско, презаредете резервоарите за тези мастила.

• Презареждане на резервоарите за мастило

F: Лост за мастиления клапан

Задействайте при транспортиране на принтера.

• Ремонт на принтера

G: Горна ограничителна линия

Показва максималния капацитет на мастилото.

H: Една точка

Показва количеството мастило, необходимо при смяна на мастилото в печатащата глава.

I: Долна ограничителна линия

Показва долната граница за мастилото, което е достатъчно за печатане. Напълнете повторно резервоара за мастило, преди количеството мастило да е спаднало под тази линия.
