Pogled od zadaj

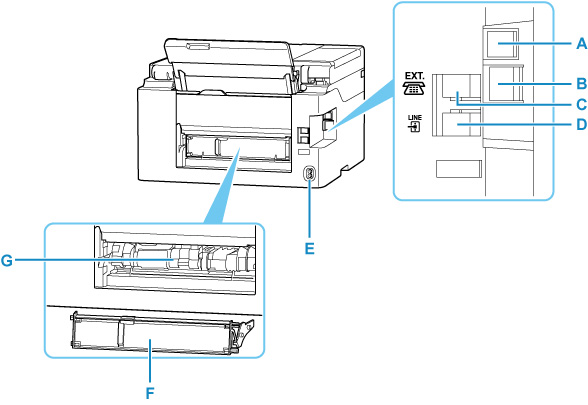

Slika, ki prikazuje zadnji del tiskalnika
A: Vrata USB
Sem priključite kabel USB, da tiskalnik priključite na računalnik.
B: Priključek za žično omrežje LAN
Priključite kabel LAN, da tiskalnik povežete z omrežjem LAN.
C: Vhod zunanje naprave
Priključite zunanjo napravo, na primer telefon ali telefonski odzivnik.
D: Vhod telefonskega priključka
Povežite telefonsko linijo.
E: Priključek za napajalni kabel
Sem priključite priloženi napajalni kabel.
F: Pokrov transportne enote
Odstranite, ko odstranjujete zagozden papir.
G: Transportna enota
Odprite, ko odstranjujete zagozden papir.

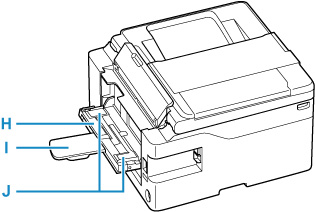

Slika, ki prikazuje zadnji del tiskalnika
H: Zadnji ravni pladenj
V ta pladenj naložite karton velikosti A4, B5 in Letter.
I: Opora za papir
Ko nalagate papir v zadnji ravni pladenj, povlecite zadnji ravni pladenj proti sebi.
J: Vodila za papir
Poravnajte z obema stranema svežnja papirja.

Pomembno

  • Ne dotikajte se kovinskega ohišja.

  • Medtem ko tiskalnik tiska ali z računalnikom optično bere dokumente, kabla USB ali omrežnega kabla ne smete priključiti ali izključiti. Zaradi tega lahko pride do težav.
