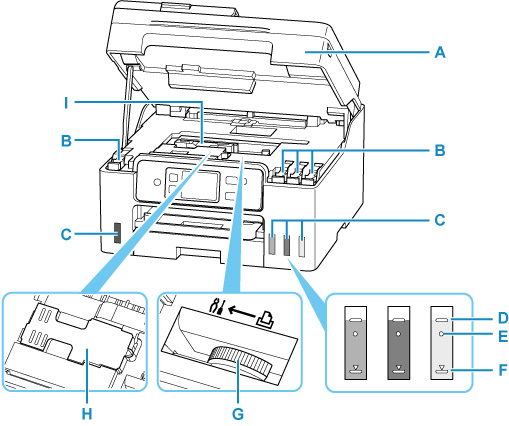

Vedere din interior

A: Unitate de scanare / capac

Scanează documente originale. Deschideţi pentru a reumple rezervoarele de cerneală şi pentru a îndepărta hârtia blocată.

B: Capacele rezervoarelor

Deschideţi pentru a reumple rezervoarele de cerneală.

C: Rezervoarele de cerneală

Rezervorul de cerneală neagră se află în partea stângă, iar rezervoarele de cerneală color (cyan, magenta şi galben) se află în partea dreaptă.

Dacă se detectează niveluri de cerneală scăzute, reumpleţi rezervoarele cu nivel scăzut.

• Reumplerea rezervoarelor de cerneală

D: Linia limitei superioare

Prezintă capacitatea maximă a cernelii.

E: Un singur punct

Prezintă cantitatea de cerneală necesară când se efectuează înlocuirea cernelii din capul de imprimare.

F: Linia limitei inferioare

Prezintă limita inferioară a cantităţii de cerneală suficientă pentru imprimare. Reumpleţi rezervorul de cerneală înainte de scăderea cantităţii de cerneală sub această linie.

G: Pârghia supapei de cerneală

Operaţi când transportaţi o imprimantă.

• Repararea imprimantei

H: Cartuş de întreţinere

Absoarbe cerneala utilizată pentru curăţare.

• Înlocuirea cartușului de întreținere

I: Suportul capului de imprimare

Capul de imprimare este pre-instalat.
