Tulostuspään asennon manuaalinen kohdistus

Pidä valmiina kaksi arkkia A4- tai Letter-kokoista tavallista paperia.

1. Tarkista, että tulostimeen on kytketty virta.

2. Aseta kasettiin kaksi arkkia A4- tai Letter-kokoista tavallista paperia.

   • Tavallisen paperin lisääminen kasettiin

3. Valitse ALKUUN-näytöstä Ylläpito (Maintenance).

   • LCD ja Käyttöpaneeli

4. Valitse Tulostuspään kohdistus - man. (Print Head Alignment - Manual).



   Vahvistusnäyttö tulee näkyviin.

   Huomautus

   • Voit tulostaa ja tarkistaa nykyiset tulostuspään kohdistusarvot valitsemalla Tulosta pään kohdistusarvo (Print the head alignment value).

5. Valitse Kyllä (Yes).

6. Paina OK-painiketta.

   Tulostuspään kohdistuskuvio tulostuu.

7. Kun Tulostuivatko testikuviot oikein? (Did the patterns print correctly?) tulee näyttöön, varmista, että kuvio tulostui oikein, ja valitse siinä tapauksessa Kyllä (Yes).

8. Valitse OK.

   Tulostuspään kohdistusarvot tulevat näyttöön.

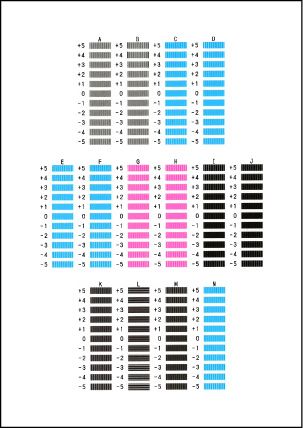

9. Tutki ensimmäisen tulostuspään sijainnin säätökuviota, valitse sen kuvion numero, jossa on huomaamattomimmat raidat A-sarakkeessa, ja paina OK-painiketta.



   Huomautus

   • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat pystyraidat.

     Hiuksenhienot pystyraidat



     Selvästi erottuvat pystyraidat



   • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.

     Hiuksenhienot vaakaraidat



     Selvästi erottuvat vaakaraidat



10. Toista nämä vaiheet, kunnes olet syöttänyt kaikki kuvionumerot sarakkeisiin B–N.

11. Tarkista ilmoitus ja paina OK-painiketta.

    Toinen kuvioryhmä tulostuu.

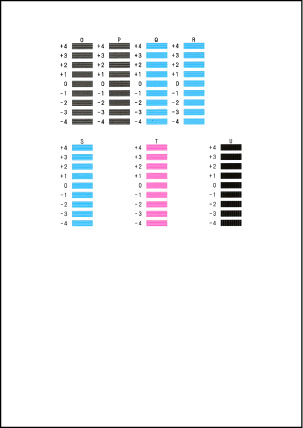

12. Tutki toisen tulostuspään sijainnin säätökuviota, valitse sen kuvion numero, jossa on huomaamattomimmat raidat O-sarakkeessa, ja paina OK-painiketta.



13. Toista nämä vaiheet, kunnes olet syöttänyt kaikki kuvionumerot sarakkeisiin P–U

14. Valitse OK, kun näyttöön tulee ilmoitus toiminnon päättymisestä.
