Hình chiếu phía trước

Hình ảnh hiển thị mặt trước của máy in

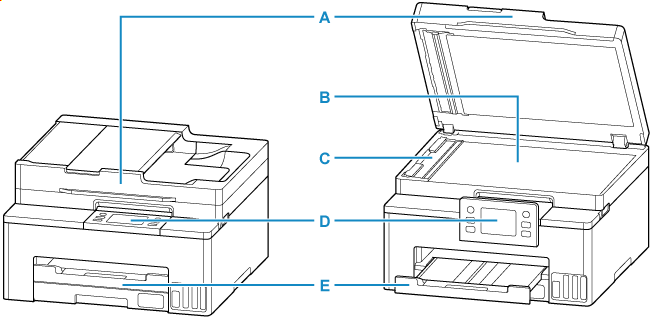

A: Nắp tài liệu

Mở để nạp bản gốc trên màn quét.

B: Màn quét

Nạp bản gốc tại đây.

C: Tấm hỗ trợ quét ADF

Chỉ tháo khi làm sạch ADF.

D: Bảng thao tác

Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy. Khay giấy ra sẽ đẩy bảng mở ra trước khi bắt đầu in.

Bảng thao tác

E: Khay giấy ra

Giấy đã in được đẩy ra. Kéo ra trước khi in.

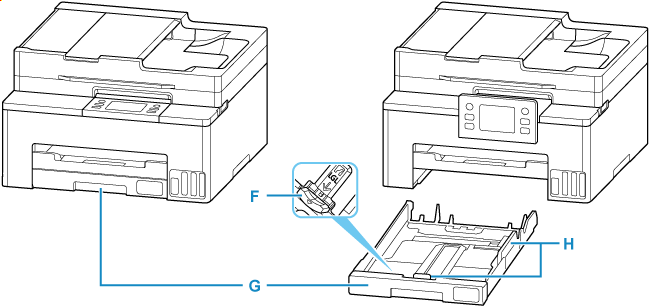

F: Mấu thay đổi kích thước

Sử dụng để nạp giấy cỡ Legal vào cát-xét.

G: Cát-xét

Đặt giấy và nạp vào máy in.

Nạp Giấy thường

H: Thanh dẫn giấy

Căn thẳng với cạnh phải/cạnh trái/mặt trước của chồng giấy.

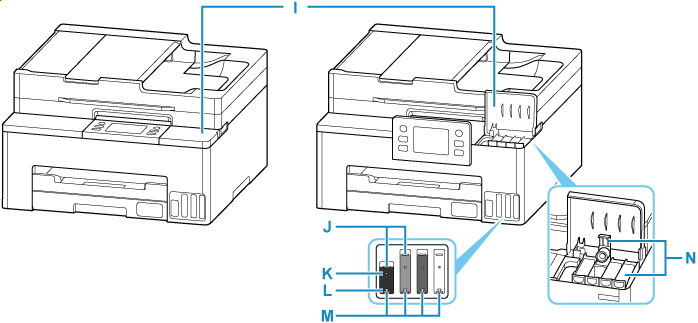

I: Nắp bình mực

Mở để nạp lại đầy bình mực.

J: Đường giới hạn trên

Biểu thị lượng mực tối đa.

K: Chấm đơn

Biểu thị lượng mực yêu cầu khi thay mực trong đầu in.

L: Đường giới hạn dưới

Biểu thị lượng mực tối thiểu để in. Nạp lại bình mực trước khi lượng mực nằm dưới đường này.

M: Bình mực

Bình mực đen ở bên trái và bình mực màu (lục lam, đỏ tươi và vàng) ở bên phải.

Nếu có bình mực sắp hết mực, nạp lại đầy bình.

Nạp lại đầy Bình mực

N: Nắp bình

Mở để nạp lại đầy bình mực.

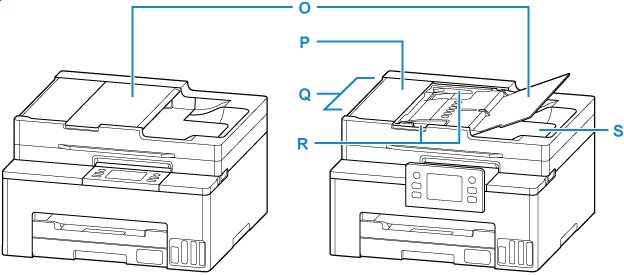

O: Khay tài liệu

Mở để nạp tài liệu vào ADF. Bạn có thể nạp hai tờ tài liệu trở lên có cùng kích cỡ và độ dày. Nạp tài liệu với mặt bạn muốn quét ngửa lên.

P: Nắp bộ nạp tài liệu

Mở khi loại bỏ tài liệu bị kẹt.

Q: ADF (Bộ nạp tài liệu tự động)

Nạp tài liệu tại đây. Tài liệu nạp trong khay tài liệu được quét tự động lần lượt từng tờ.

Nạp Tài liệu vào ADF (Bộ nạp tài liệu tự động)

R: Thanh dẫn tài liệu

Điều chỉnh thanh dẫn hướng này để khớp với chiều rộng của tài liệu trong ADF.

S: Khe tài liệu ra

Tài liệu quét từ ADF được đưa ra tại đây.
