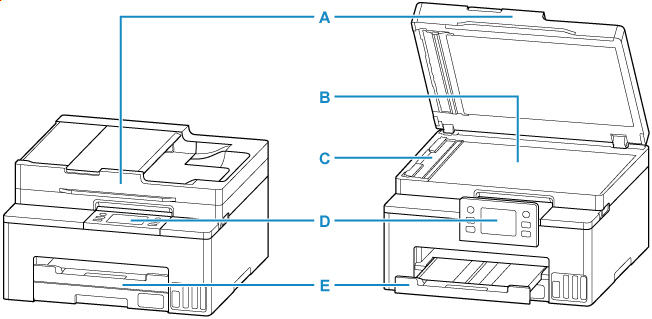

ภาพด้านหน้า

A: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

B: แท่นวาง

ป้อนต้นฉบับในที่นี่

C: ตัวช่วยสแกน ADF

ถอดออกเฉพาะเมื่อทำความสะอาด ADF

D: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม แผงถูกดันเปิดโดยเทรย์ออกกระดาษก่อนที่จะเริ่มการพิมพ์

• แผงการทำงาน

E: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

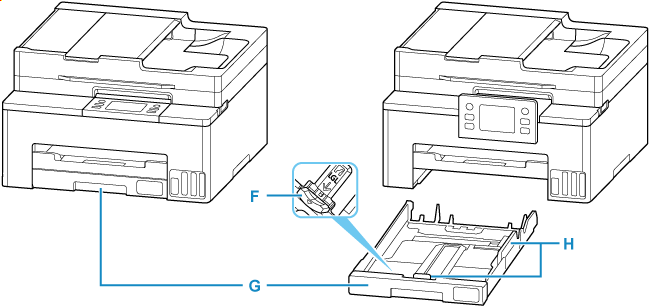

F: แถบปรับขนาด

ใช้ป้อนกระดาษขนาด Legal ลงในกลักกระดาษ

G: กลักกระดาษ

ใส่กระดาษและป้อนเข้าเครื่องพิมพ์

• การป้อนกระดาษธรรมดา

H: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

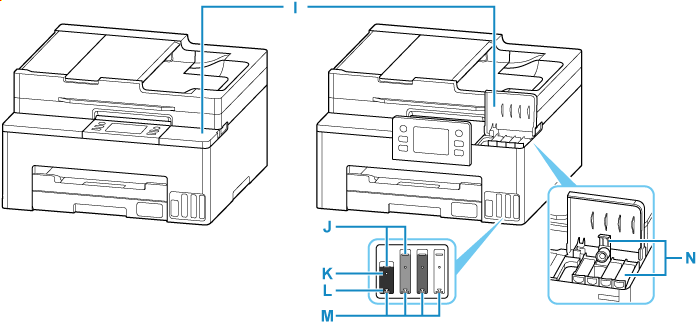

I: ฝาครอบตลับหมึก

เปิดเพื่อเติมตลับหมึก

J: ขีดบอกระดับบน

บ่งบอกถึงความจุสูงสุดของหมึก

K: ซิงเกิลดอต

บ่งบอกถึงปริมาณหมึกที่ต้องใช้เมื่อทำการเปลี่ยนหมึกในหัวพิมพ์

L: ขีดบอกระดับล่าง

บ่งบอกถึงระดับต่ำสุดของปริมาณหมึกที่เพียงพอต่อการพิมพ์ เติมตลับหมึกก่อนที่ปริมาณหมึกจะต่ำกว่าขีดนี้

M: ตลับหมึก

ตลับหมึกสีดำอยู่ทางซ้าย และตลับหมึกสี (สีฟ้า สีบานเย็น และสีเหลือง) อยู่ทางขวา

หากระดับหมึกใดเหลืออยู่น้อย ให้เติมตลับที่เหลือน้อย

• การเติมตลับหมึก

N: แค็ปตลับ

เปิดเพื่อเติมตลับหมึก

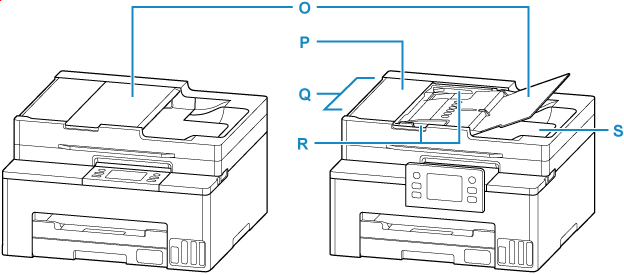

O: เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

P: ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

Q: ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

• การป้อนเอกสารลงใน ADF (ตัวป้อนเอกสารอัตโนมัติ)

R: แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF

S: ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้
