Byta skrivhuvudet

Om utskriftskvaliteten inte förbättras ens efter underhåll såsom rengöring byter du ut ett skrivhuvud.

Ersättningsprocedur

När du behöver byta ut ett skrivhuvud följer du anvisningarna nedan.

Se filmen

Viktigt!

  • Rör inte vid elkontakterna (A) eller skrivhuvudets munstycke (B) på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.

  • Byt ut ett skrivhuvud omedelbart och lämna inte skrivaren med ett borttaget skrivhuvud.

  1. Kontrollera att skrivaren är påslagen.

  2. Välj (Konfiguration) på HEM-skärmen.

    Skärmen för inställningsmenyn visas.

  3. Välj Underhåll (Maintenance).

    Skärmen Underhåll (Maintenance) visas.

  4. Välj Nytt huvud (Head Replacement).

    Bekräftelseskärmen visas.

  5. Välj Start.

  6. Öppna skannerenheten/luckan (C).

    Viktigt!

    • Om det skvätter bläck på skrivhuvudet och/eller insidan av skrivaren torkar du bort stänket med en mjuk trasa fuktad med vatten innan du installerar. Se till att du inte får bläck på kläderna eller andra saker när du byter ut skrivhuvudet.

    • Rör inte vid metallkomponenterna eller vid någon av de andra delarna inuti skrivaren.

  7. Vrid bläckventilspaken (D) åt höger.

  8. När meddelandet om att åtgärden utförts visas väljer du OK.

    Hållaren för skrivhuvudet (E) flyttas.

    Försiktighet

    • Håll inte i hållaren för skrivhuvudet för att tvinga den att stanna eller flyttas medan hållaren för skrivhuvudet arbetar. Rör inte vid hållaren för skrivhuvudet förrän den stannat helt.

  9. Ta bort skrivhuvudet.

    1. Ta tag i flikarna och öppna låsluckan på skrivhuvudet (F).

    2. Dra skrivhuvudet (G) och flytta den en liten bit närmare dig.

    3. Ta ut skrivhuvudet.

    Viktigt!

    • Var försiktig när du hanterar skrivhuvudet så att du inte får fläckar på kläder och omgivande ytor.

  10. Förbered ett nytt skrivhuvud.

    Ta försiktigt bort skyddstejpen (H).

    Viktigt!

    • Rör inte vid elkontakterna eller skrivhuvudets munstycke på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.

  11. Installera skrivhuvudet.

    1. Placera ett nytt skrivhuvud i hållaren för skrivhuvud.

      Installera skrivhuvudet C (färg) i den vänstra hållaren för skrivhuvud och skrivhuvudet B (svart) i den högra hållaren för skrivhuvud.

      Kontrollera etiketten och installera skrivhuvudena på rätt sätt.

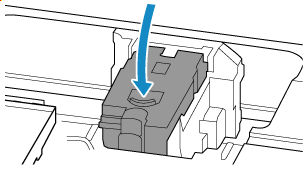

    2. Stäng låsluckan på skrivhuvudet för att låsa skrivhuvudet på plats.

      Tryck ned låsluckan på skrivhuvudet tills den klickar.

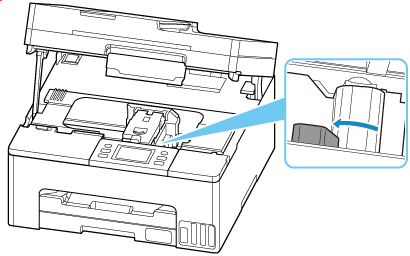

  12. Vrid bläckventilspaken åt vänster.

  13. Stäng skannerenheten/luckan.

    Stäng skannerenheten/luckan genom att hålla upp den en gång och sedan fälla ned den försiktigt.

    Obs!
