Widok z przodu

A: Pokrywa dokumentów

Otwórz w celu załadowania oryginału na płytę.

B: Płyta

Załaduj tu oryginał.

C: Element pomocniczy podczas skanowania z podajnika ADF

Wyjmuj tylko podczas czyszczenia ADF.

D: Panel operacyjny

Umożliwia zmianę ustawień i obsługę drukarki. Zanim rozpocznie się drukowanie panel jest otwierany przez tacę wyprowadzania papieru.

• Panel operacyjny

E: Taca wyprowadzania papieru

Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.

F: Tacka do zmiany rozmiaru

Służy do ładowania papieru w formacie Legal do kasety.

G: Kaseta

Ładuje papier i podaje go do drukarki.

• Ładowanie papieru zwykłego

H: Prowadnice papieru

Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).

I: Pokrywy zbiorników z atramentem

Otwórz w celu napełnienia zbiorników z atramentem.

J: Górna linia limitu

Wskazuje maksymalną pojemność atramentu.

K: Jedna kropka

Wskazuje wymaganą ilość atramentu do wymiany atramentu w głowicy drukującej.

L: Dolna linia limitu

Wskazuje dolny limit ilości atramentu wystarczającej do drukowania. Uzupełnij zbiornik z atramentem, zanim poziom atramentu spadnie poniżej tej linii.

M: Zbiorniki z atramentem

Zbiornik z czarnym atramentem jest po lewej stronie, a zbiorniki z kolorowym atramentem (błękitny, amarantowy i żółty) są po prawej.

Jeśli poziomy dowolnych atramentów są niskie, uzupełnij odpowiednie zbiorniki.

• Uzupełnianie zbiorników z atramentem

N: Nasadki zbiorników

Otwórz w celu napełnienia zbiorników z atramentem.

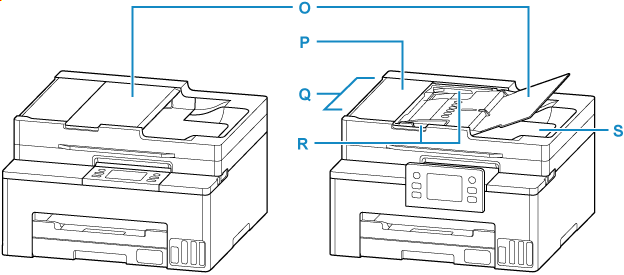

O: Taca dokumentów

Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.

P: Pokrywa podajnika dokumentów

Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.

Q: ADF (Automatyczny podajnik dokumentów)

Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.

• Ładowanie dokumentów do urządzenia ADF (Automatycznego podajnika dokumentów)

R: Prowadnica dokumentów

Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.

S: Otwór wyjściowy dokumentu

Dostarczane są tu dokumenty skanowane z ADF.
