Skifte ut skrivehodet

Fremgangsmåte for utskifting

Følg fremgangsmåten nedenfor når du skal skifte ut et skrivehode.

• Se filmen

Viktig!

• Ikke berør de elektriske kontaktene (A) eller skrivehodedysen (B) på et skrivehode. Hvis du berører dem, kan det hende at skriveren ikke skriver ut som den skal.



• Skift ut et skrivehode umiddelbart, og ikke la skriveren stå uten å ha satt i et skrivehode.

1. Kontroller at skriveren er slått på.

2. Velg (Oppsett) i HJEM-skjermbildet.

   • Bruke berøringsskjerm

   Skjermbildet Meny for oppsett vises.

3. Velg Vedlikehold (Maintenance).

   Skjermbildet Vedlikehold (Maintenance) vises.

4. Velg Bytte ut skrivehode (Head Replacement).

   Bekreftelsesskjermbildet vises.



5. Velg Start.

6. Åpne skanneenheten/dekselet (C).



   Viktig!

   • Hvis det søles blekk på skrivehodet og/eller innsiden av skriveren, tørker du av med en myk klut fuktet med vann før installasjon. Pass på at du ikke får blekk på klær eller omgivelser når du skifter ut skrivehodet.

   • Du må ikke ta på metalldelene eller andre deler inne i skriveren.

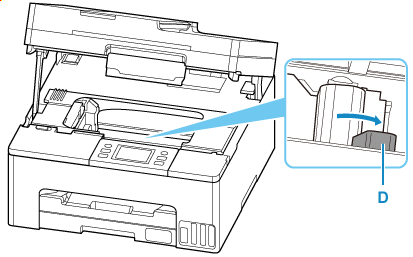

7. Vend hendelen til blekkventilen (D) til høyre.



8. Når det blir vist en melding om at operasjonen er fullført, velger du OK.

   Skrivehodeholderen (E) flytter seg.



   Forsiktig!

   • Ikke hold skrivehodeholderen for å stoppe den eller bruk kraft for å få den til å flytte seg når skrivehodeholderen jobber. Ikke berør skrivehodeholderen før den har stoppet helt.

9. Fjerne skrivehodet.

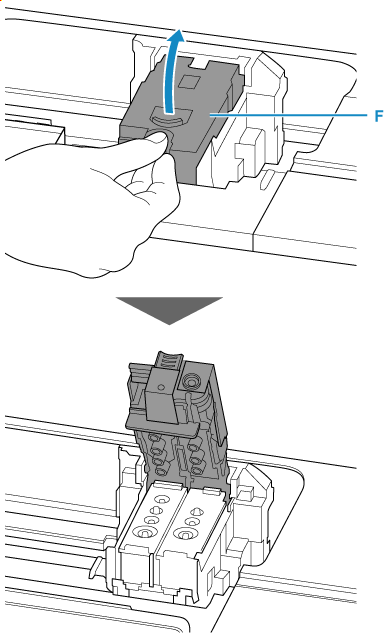

   1. Klyp flikene og åpne låsedekselet til skrivehodet (F).

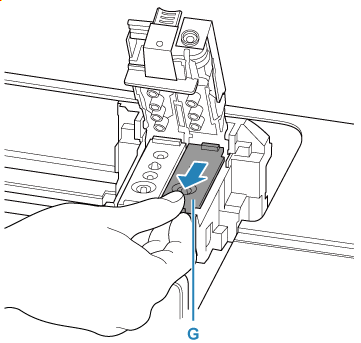

   2. Dra i skrivehodet (G) og dra det litt mot deg.



   3. Ta ut skrivehodet.



   Viktig!

   • Behandle skrivehodet forsiktig for å unngå flekker på klær eller omgivelsene.

10. Gjøre klart nytt skrivehode.

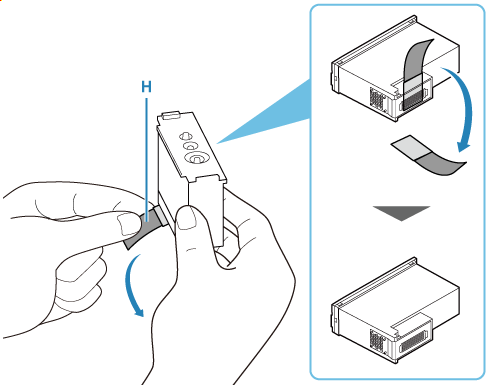

    Fjern beskyttelsestapen (H) forsiktig.



    Viktig!

    • Ikke berør de elektriske kontaktene eller skrivehodedysen på et skrivehode. Hvis du berører dem, kan det hende at skriveren ikke skriver ut som den skal.

11. Sett inn skrivehodet.

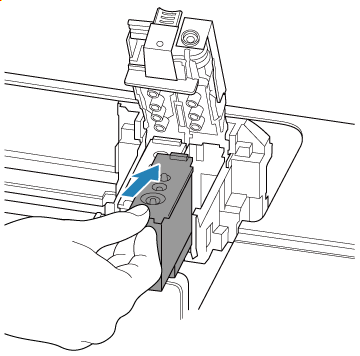

    1. Sette et nytt skrivehode i skrivehodeholderen.

       Sett skrivehode C (farge) inn i venstre skrivehodeholder, og skrivehode B (svart) i høyre skrivehodeholder.

       Sørg for å kontrollere etiketten og sett skrivehodene inn på riktig måte.

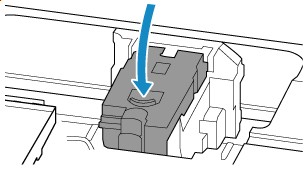

    2. Lukk låsedekselet for skrivehodet for å låse skrivehodet på plass.

       Trykk ned låsedekselet for skrivehodet til det klikker.

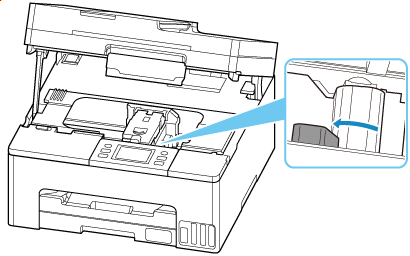

12. Vend hendelen til blekkventilen til venstre.



13. Lukk skanneenheten/dekselet.

    Lukk skanneenheten/dekselet ved å holde det opp én gang, og deretter ta det forsiktig ned.



    Merk

    • Hvis feilmeldingen vises på berøringsskjerm etter at skanneenheten/dekselet er lukket, gjør du det som kreves for å korrigere dette.

      • Hvis det oppstår feil

    • Hvis skrivehodet er feiljustert, noe du blant annet kan se ved at det skrives ut feiljusterte rette linjer, justerer du skrivehodeposisjonen.
