Installatie van printkop bevestigen

Als de printkop niet correct is geplaatst, zijn de afdrukresultaten mogelijk niet zoals u verwacht. Als u de installatiestatus wilt controleren, verwijdert u de printkop en plaatst u deze correct terug aan de hand van de volgende procedure.

Belangrijk

  • Controleer of u inkt in de leiding ziet voordat u de installatie van de printkop controleert. Voer de volgende handelingen alleen uit als u inkt kunt zien.

  1. Selecteer (Instellingen (Setup)) op het HOME-scherm.

  2. Selecteer Onderhoud (Maintenance) > Vervanging kop (Head Replacement).

  3. Controleer het weergegeven bericht en selecteer Starten (Start).

  4. Open de scaneenheid / klep.

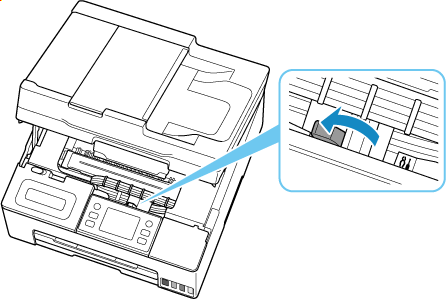

  5. Kantel de hendel van het inktklepje naar rechts, laat het los en selecteer OK.

    De printkophouder wordt verplaatst.

    Let op

    • Houd de printkophouder niet vast en beweeg deze niet met kracht wanneer de printkophouder beweegt. Raak de printkophouder niet aan voordat deze stilstaat.

    Belangrijk

    • Als u de scaneenheid / klep langer dan 10 minuten open laat staan, kan de printkophouder worden verplaatst en kan het statuslampje oranje gaan branden. Sluit in dat geval de scaneenheid / klep eenmaal en open deze vervolgens opnieuw.
    • Als het binnenste van de printer en de kop vuil zijn door inkt, maakt u het schoon voordat u start met een zachte doek die u met water nat maakt en stevig uitknijpt. Let op dat u geen inkt op kleding, enz. morst met de verwijderde kop.
    • Raak het metalen deel binnen in de printer en andere delen niet aan.

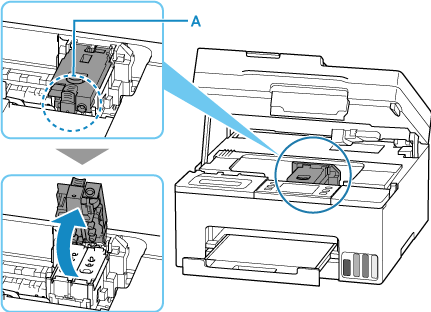

  6. Open het sluitklepje van de printkop door knop (A) vast te houden en Volgende (Next) te selecteren.

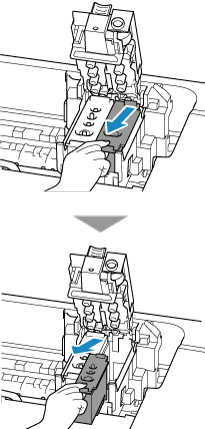

  7. Schuif de printkop iets naar uw toe en verwijder deze.

    Verwijder de zwarte en kleurenprintkoppen.

    Belangrijk

    • Verwijder de printkop voorzichtig, zodat de inkt niet spat.
    • Raak de inktleiding of andere onderdelen in de printer niet aan. Als u deze onderdelen aanraakt, werkt de printer mogelijk niet meer naar behoren.

  8. Controleer de printkop en selecteer Volgende (Next).

    Belangrijk

    • Als de oranje beschermtape nog steeds op de printkop zit, verwijdert u deze.

    • Raak de gouden terminal (B) of spuitopeningen van de printkop (C) van de printkop niet aan. Als u ze toch aanraakt, drukt de printer mogelijk niet goed af.

  9. Installeer de printkop en selecteer Volgende (Next).

    Installeer de kleurenprintkop in de linkerhouder en de zwarte printkop in de rechterhouder.

  10. Sluit het sluitklepje van de printkop en selecteer Volgende (Next).

    Druk stevig op het sluitklepje van de printkop totdat het vastklikt.

  11. Kantel de hendel van het inktklepje naar links.

  12. Sluit de scaneenheid / klep.

    Til de klep op en laat deze voorzichtig zakken om te sluiten.

  13. Druk het controleraster voor de spuitopeningen af.

    Druk het controleraster voor de spuitopeningen af om te bepalen of de inkt op de juiste wijze uit de spuitopeningen van printkop wordt gespoten.

Als het controleraster voor spuitopeningen ook na controle van de installatie van de printkop niet correct wordt afgedrukt, kan het probleem mogelijk worden verholpen door de printkop te vervangen.

Zie Details van vervanging van kop voor meer informatie.
