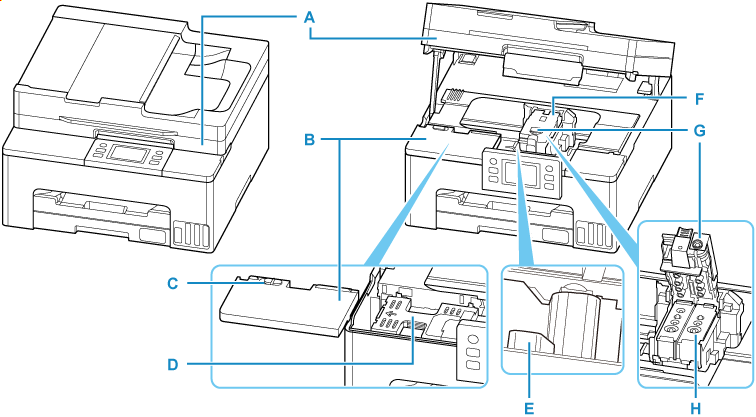

Iekšpuses skats

A: Skenēšanas bloks/vāks

Skenējiet oriģinālus. Atveriet, lai uzpildītu tintes tvertnes un izņemtu iestrēgušu papīru.

B: Apkopes vāks

Izņemiet, kad maināt apkopes kasetni.

C: Apkopes vāka slēgs

Izmantojiet to, kad maināt apkopes kasetni.

D: Apkopes kasetne

Tajā tiek savākta tīrīšanai izlietotā tinte.

• Apkopes kasetnes nomaiņa

E: Tintes vārsta svira

Izmantojiet, transportējot printeri.

• Printera transportēšana

F: Drukas galviņas turētājs

Drukas galviņa ir iepriekš uzstādīta.

G: Drukas galviņas bloķēšanas vāks

Nofiksējiet drukas galviņu tai paredzētajā vietā.

H: Drukas galviņa
