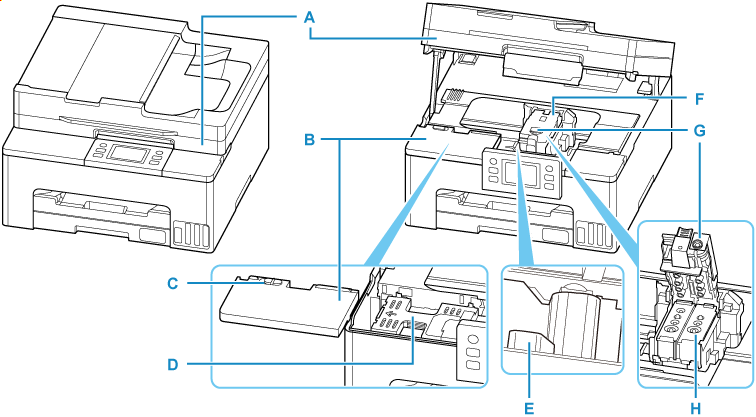

Vidaus vaizdas

A: Nuskaitymo įtaisas / dangtis

Nuskaitomi originalūs dokumentai. Atidarykite, kad pripildytumėte rašalo talpyklas ir išimtumėte įstrigusį popierių.

B: Priežiūros dangtelis

Išimkite keisdami priežiūros kasetę.

C: Priežiūros dangtelio fiksatorius

Naudokite keisdami priežiūros kasetę.

D: Priežiūros kasetė

Sugeria valymo procese suvartotą rašalą.

• Priežiūros kasetės keitimas

E: Rašalo vožtuvo svirtelė

Naudokite, kai transportuojate spausdintuvą.

• Spausdintuvo transportavimas

F: Spausdinimo galvutės laikiklis

Spausdinimo galvutė įdėta iš anksto.

G: Spausdinimo galvutės fiksavimo dangtelis

Užfiksuoja spausdinimo galvutę.

H: Spausdinimo galvutė
