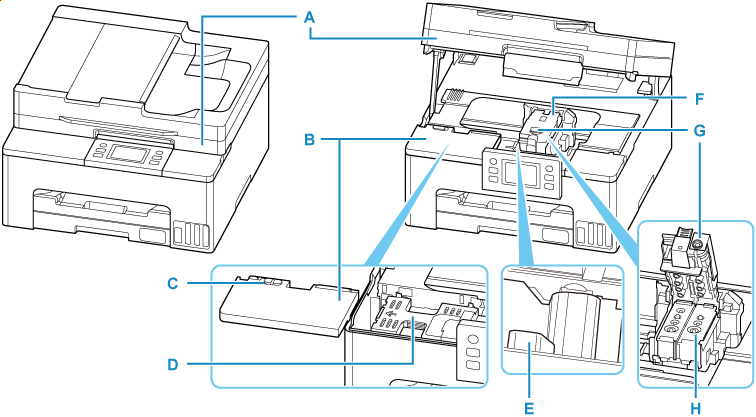

Belső nézet

A: Lapolvasó egység/fedél

Beolvassa az eredeti dokumentumokat. Nyissa fel a tintatartályok feltöltéséhez, valamint az elakadt papír nyomtatóból történő eltávolításához.

B: Karbantartási fedőlap

A karbantartási patron cseréjekor vegye le.

C: Karbantartási fedőlap retesze

A karbantartási patron cseréjekor használja ezt.

D: Karbantartási patron

Ebbe kerül a tisztításhoz felhasznált tinta.

• A karbantartási patron cseréje

E: Tintaszelep karja

A nyomtató szállításakor kell használni.

• A nyomtató szállítása

F: Nyomtatófej tartója

A nyomtatófej előre be van helyezve a készülékbe.

G: Nyomtatófej zárófedele

Rögzítse a nyomtatófejet a helyére.

H: Nyomtatófej
