Zamjena ispisne glave

Postupak zamjene

Ako morate zamijeniti ispisnu glavu, slijedite postupak u nastavku.

• Gledajte film

Važno

• Ne dirajte električne kontakte (A) ni mlaznicu ispisne glave (B) na ispisnoj glavi. Moguće je da pisač neće pravilno ispisivati ako ih dodirnete.



• Odmah zamijenite ispisnu glavu te nemojte pisač ostavljati bez ispisne glave.

1. Provjerite je li pisač uključen.

2. Odaberite (Postava) na zaslonu POČETNA.

   • Upotreba dodirnog zaslona

   Prikazat će se zaslon izbornika postavljanje.

3. Odaberite Održavanje (Maintenance).

   Prikazat će se zaslon Održavanje (Maintenance).

4. Odaberite Zamjena ispisne glave (Head Replacement).

   Prikazat će se zaslon za potvrdu.



5. Odaberite Započni (Start).

6. Otvorite jedinicu za skeniranje / poklopac (C).



   Važno

   • Ako tinta zamrlja ispisnu glavu i/ili unutrašnjost pisača, prije instalacije obrišite mekanom krpom navlaženom vodom. Pazite da prilikom zamjene ispisne glave tintom ne uprljate svoju odjeću ili okolne površine.

   • Ne dodirujte metalne dijelove niti druge dijelove unutar pisača.

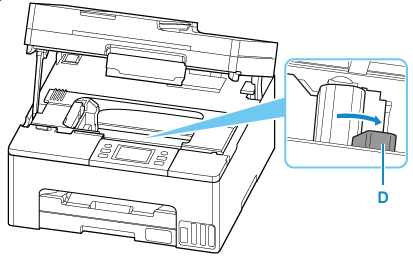

7. Okrenite ručicu ventila za tintu (D) udesno.



8. Kada se pojavi poruka o dovršetku, odaberite U redu (OK).

   Držač ispisne glave (E) se pomiče.



   Oprez

   • Držač ispisne glave nemojte držati da biste ga zaustavili ili ga silom pomicati dok držač ispisne glave radi. Ne dodirujte držač ispisne glave dok se ne zaustavi u potpunosti.

9. Uklonite ispisnu glavu.

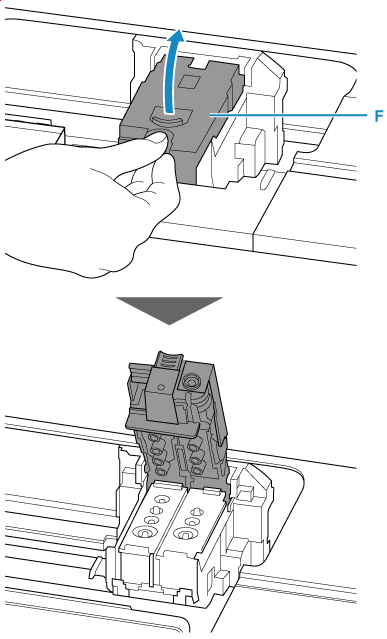

   1. Stisnite jezičce i otvorite poklopac za zaključavanje ispisne glave (F).

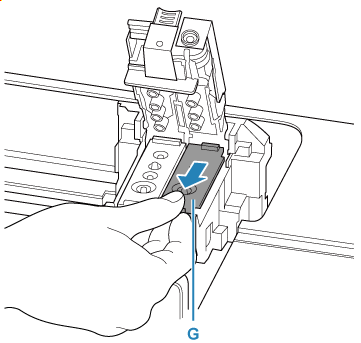

   2. Povucite ispisnu glavu (G) i lagano je pomaknite prema sebi.



   3. Izvadite ispisnu glavu.



   Važno

   • Oprezno rukujte ispisnom glavom da ne bi došlo do prljanja odjeće ili okolnih površina.

10. Pripremite novu ispisnu glavu.

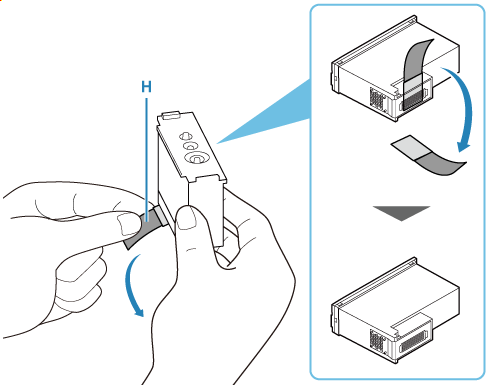

    Pažljivo uklonite zaštitnu traku (H).



    Važno

    • Ne dirajte električne kontakte ni mlaznicu ispisne glave na ispisnoj glavi. Moguće je da pisač neće pravilno ispisivati ako ih dodirnete.

11. Postavite ispisnu glavu.

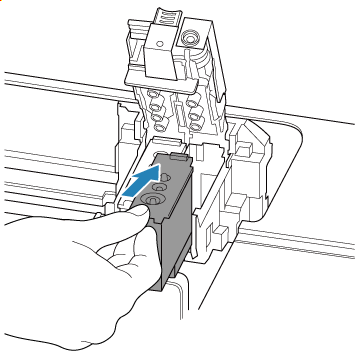

    1. Postavite novu ispisnu glavu u držač ispisne glave.

       Instalirajte ispisnu glavu C (boja) u lijevi držač ispisne glave i ispisnu glavu B (crna) u desni držač ispisne glave.

       Obavezno provjerite oznaku i instalirajte ispisne glave ispravno.



    2. Zatvorite poklopac za zaključavanje ispisne glave da biste zaključali ispisnu glavu na svom mjestu.

       Gurajte poklopac za zaključavanje ispisne glave prema dolje dok ne klikne.

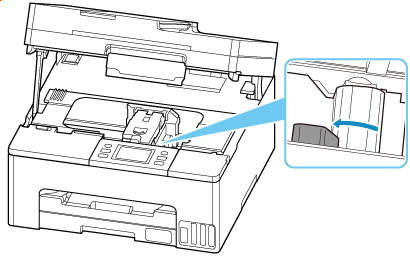

12. Okrenite ručicu ventila za tintu ulijevo.



13. Zatvorite jedinicu za skeniranje / poklopac.

    Za zatvaranje jedinice za skeniranje / poklopca, zadržite ga jednom gore pa ga lagano spustite.



    Napomena

    • Ako se na dodirnom zaslonu pojavljuje poruka o pogrešci nakon zatvaranja jedinice za skeniranje / poklopca, poduzmite odgovarajuće radnje.

      • Kada se pojavila pogreška

    • Ako ispisna glava nije poravnata, što se vidi po neporavnatim ispisanim linija ili sličnim simptomima, prilagodite položaj ispisne glave.
